Üç Yollu Borulu Yüksek Vakumlu Moleküler Pompa Ünitesi Iso3666 Moleküler Pompa Oranı 600l/S Son Basınç ≤1,5×10⁻⁵Pa

Üç Yollu Borulu Yüksek Vakumlu Moleküler Pompa Ünitesi Iso3666 Moleküler Pompa Oranı 600l/S Son Basınç ≤1,5×10⁻⁵Pa

Ürün Tanıtımı

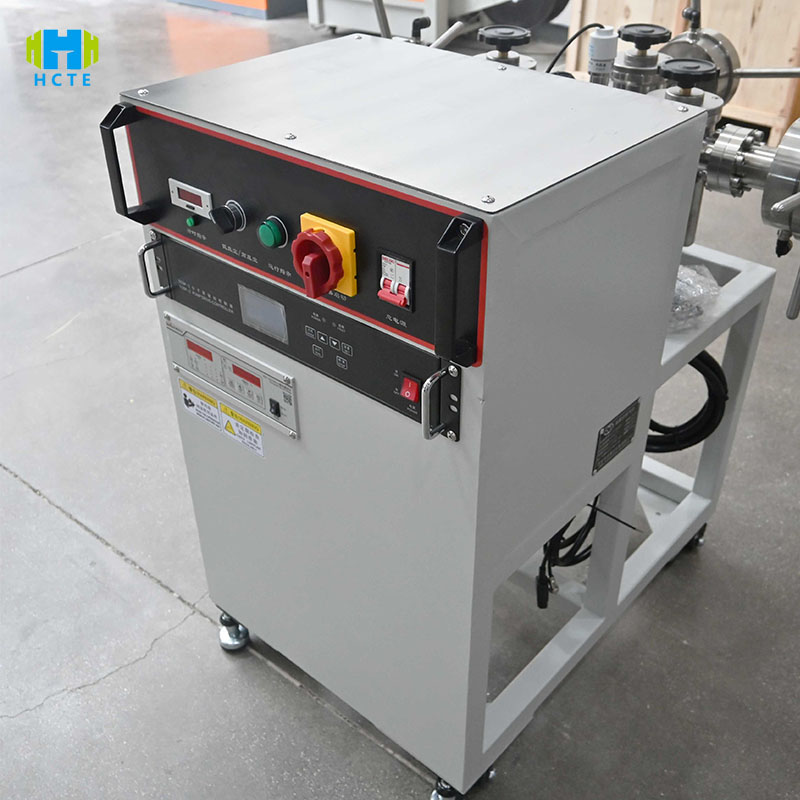

Vakum mühendisliği ve yüksek sıcaklık işleme için çekirdek ekipman olarak VET-004, geleneksel tek istasyon sınırlamasını aşar ve üç yollu paralel bir tasarım benimser: her tüp fırının çapı φ120 mm'dir ve bağımsız olarak sıcaklık kontrolü yapılabilir (oda sıcaklığı - 1200℃). 30 dakika içinde atmosferik basınçtan 10⁻⁵Pa seviyesine vakumun hızla kurulmasını sağlamak için 600L/S moleküler pompa ve 9L/S döner kanatlı pompa ile donatılmıştır. Ekipman, vakum derecesi, sıcaklık ve gaz akışı gibi birden fazla parametrenin gerçek zamanlı izlenmesini destekler ve yerleşik bir akıllı bağlantı sistemine sahiptir. Vakum derecesi eşik değerinden düşük olduğunda, yüksek sıcaklık ortamlarında malzeme reaksiyonlarının kararlılığını ve tekrarlanabilirliğini sağlamak için koruma mekanizması otomatik olarak etkinleştirilir. Üniversite laboratuvarları, kurumsal Ar-Ge merkezleri ve hassas üretim üretim hatları için ideal bir seçimdir.

Ürün Özellikleri

Üç yollu paralel işleme: Üç yollu tüp fırınlarını bağımsız olarak kontrol edin, farklı sıcaklık ve vakum derecelerine sahip proseslerin eş zamanlı çalışmasını destekleyin ve verimliliği %300'e kadar artırın.

Ultra yüksek vakum performansı: Moleküler pompa + döner kanatlı pompanın birleştirilmiş egzozu, nihai basınç ≤1,5×10⁻⁵Pa, ince film biriktirme, kristal büyümesi vb. gibi zorlu vakum gereksinimlerini karşılar.

Hassas sıcaklık kontrolü: Her tüp fırını, ±1℃ sıcaklık kontrol doğruluğuna sahip bir PID akıllı sıcaklık kontrolörü ile donatılmıştır ve ısıtma hızının 0-20℃/dak arasında serbestçe ayarlanmasını destekler.

Modüler tasarım: Moleküler pompa ve döner kanatlı pompa bakım için sökülebilir ve tüp fırın tüpü hızlı değiştirmeyi destekleyerek duruş süresini ve bakım maliyetlerini azaltır.

Güvenlik koruma sistemi: Yüksek sıcaklık aşırı yük alarmı, vakum kaçağı kilitleme kapatması ve fırın kabuğunun haşlanmaya karşı tasarımı operasyonel güvenliği sağlar.

Çoklu gaz kaynağı adaptasyonu: 3 yollu hava giriş arayüzü ayrılmıştır (argon, azot, hidrojen vb. destekler), gaz akışını doğru bir şekilde kontrol etmek için MFC kütle akış ölçeri ile uyumludur.

Uluslararası referans standardı

ISO 3666:2015 "Vakum Teknolojisi - Vakum Ölçer - Performans Parametreleri ve Kalibrasyon Yöntemleri": Vakum sensörlerinin hassas kalibrasyonu, basınç verilerinin güvenilirliğini sağlamak için uluslararası standartlara uygundur.

ASTM E2149-13 "Dinamik Vakum Koşulları Altında Malzemelerin Gaz Çıkış Oranının Test Yöntemi": Malzeme gaz çıkış oranı tespit fonksiyonunu destekler ve havacılık malzemelerinin vakum uyumluluk test gereksinimlerini karşılar.

IEC 61010-1:2010 "Ölçüm, Kontrol ve Laboratuvar Kullanımı İçin Elektrikli Ekipmanlar İçin Güvenlik Gereksinimleri": Elektrik sistemi aşırı yük koruması ve topraklama hatası algılama sertifikasını geçmiş olup laboratuvar güvenlik yönetmeliklerine uygundur.

GB/T 16800-2012 "Vakum Teknolojisi - Ultra Yüksek Vakum Flanşı": Boru hattı arayüzü CF35 ultra yüksek vakum flanşını benimser ve sızdırmazlık performansı 10⁻⁹Pa・m³/s sızıntı oranı seviyesine ulaşır.

Ürün kullanımı

Malzeme bilimi araştırması: karbon nanotüp büyümesi, grafen film birikimi, metal alaşım vakum tavlama

Yarı iletken üretimi: gofret düzeyinde vakum kurutma, paketlemeden önce LED çipinin gazdan arındırılması

Yeni enerji alanı: lityum pil elektrot malzemesi sinterlemesi, katı hal pil elektrolit vakum sentezi

Analiz ve test: Katalizör aktivite değerlendirmesi (vakum ortamında gaz adsorpsiyonu/desorpsiyonu testi)

Üniversiteler ve araştırma kurumları: çok istasyonlu karşılaştırma deneyi, yüksek sıcaklık vakum ortamı simülasyonu öğretimi

Teknik Parametreler

Test nesneleri ve test öğeleri

Test nesneleri

Tüp fırın astarı ve sızdırmazlık bileşenleri

Yarı iletken gofretler, fotovoltaik silikon gofretler, seramik alt tabakalar

Nano toz malzemeler (grafen oksit, metal organik çerçeveler MOF'lar gibi)

Yüksek sıcaklık alaşımlı numuneler, süperiletken malzeme numuneleri

Test öğeleri

Vakum oluşturma süresi: atmosferik basınçtan 10⁻³Pa/10⁻⁵Pa'ya pompalamak için gereken süre

Sıcaklık homojenliği: Tüp fırının eksenel sıcaklık dağılımı (±5℃ içinde niteliklidir)

Malzeme gaz giderme oranı: Yüksek sıcaklık vakum ortamında numunenin birim alanı başına gaz giderme hacmi

Conta güvenilirliği: CF flanş bağlantısındaki sızıntı oranı (≤1×10⁻⁹Pa・m³/s)

Moleküler pompa verimliliği: farklı vakum aralıklarında (düşük/yüksek vakum bölümü) pompalama hızı kararlılığı testi
