Ürün Tanıtımı

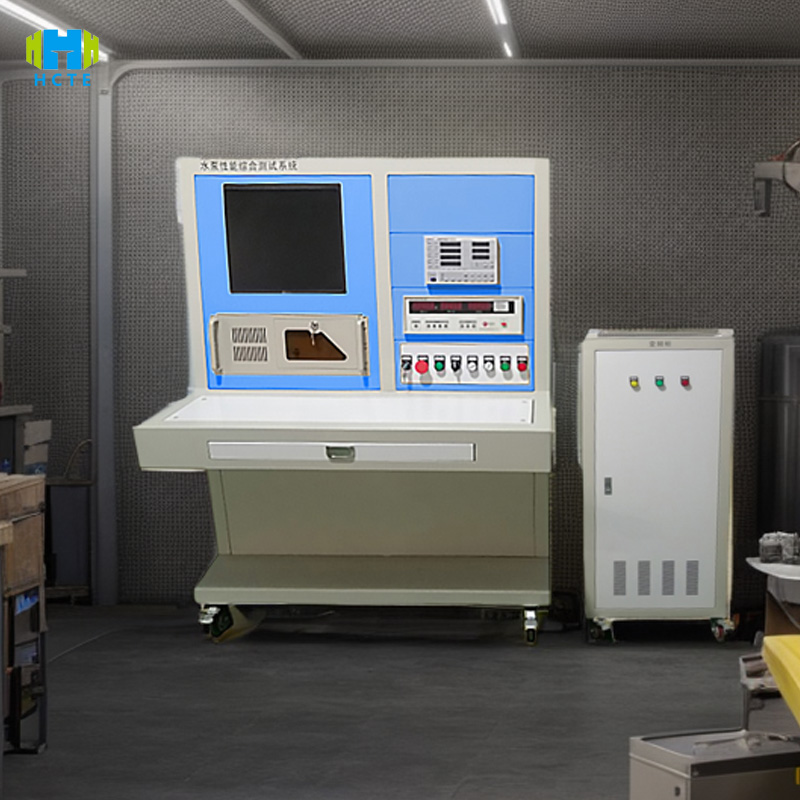

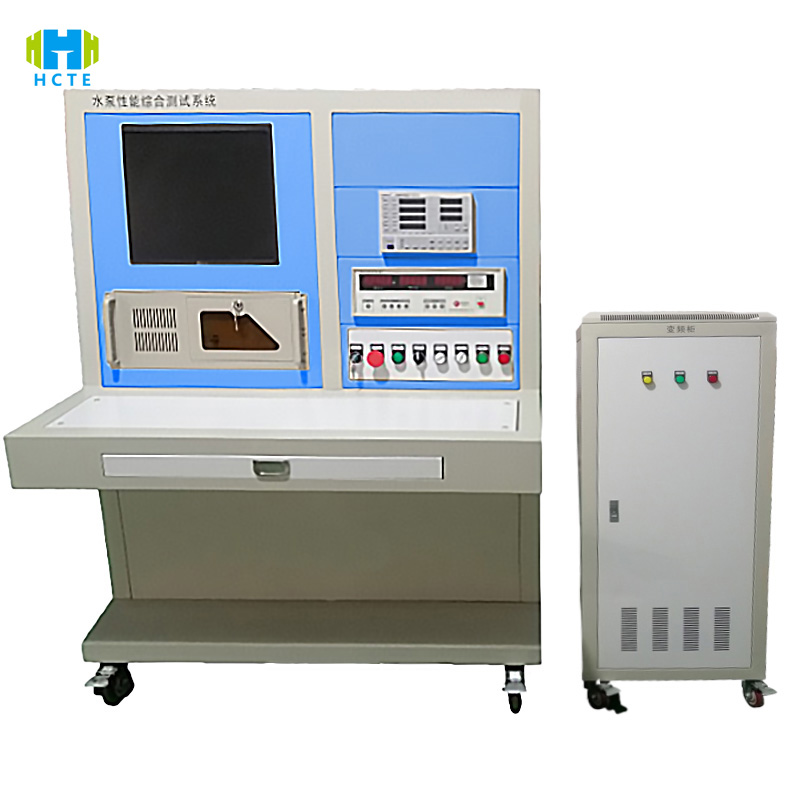

WPT-17, su pompası performansının doğru değerlendirilmesi ve verimli bir şekilde doğrulanması için tam kapsamlı kapsama alanı ve akıllı ölçüm ve kontrol teknolojisini kullanır:

Tam koşul simülasyon yeteneği:

• Debi aralığı 0,1-5000m³/h (elektromanyetik debimetre doğruluğu ±%0,5 FS), basınç 0-100MPa (çözünürlük 0,01MPa), santrifüj pompalar, dalgıç pompalar, dalgıç pompalar (güç 0,5-2000kW) gibi her türlü su pompası için uygundur.
• Sıcaklık kontrol modülü -20℃~150℃ çevre simülasyonunu destekler (doğruluk ±1℃) ve vakum sistemiyle (vakum derecesi ≤10kPa) derin kuyu pompalarının kavitasyon performansını ve yüksek sıcaklıktaki yağ pompalarının kararlılığını test edebilir.

Akıllı ölçüm ve kontrol sistemi:

• 15 inç endüstriyel sınıf dokunmatik ekran (Çince ve İngilizce arasında geçiş), 20'den fazla endüstri standardı test şablonunu (ISO 9906 Sınıf B test süreci gibi) ve tek tıklamayla baş-akış eğrisi başlatma, şaft güç verimliliği testini bir araya getiriyor.
• PLC bağlantılı servo motor hızını ayarlar (0-5000rpm, ±%0,1 doğruluk), titreşim, gürültü, tork vb. gibi 60'tan fazla parametreyi gerçek zamanlı olarak toplar ve manuel kayıt hatalarını önlemek için veri yenileme hızı 100Hz'e ulaşır.

Emniyet ve güvenilirlik tasarımı:

• Patlamaya dayanıklı gözlem penceresi, dahili sızıntı izleme (doğruluk 0,01L/dak) ve aşırı basınç koruması (ayarlanan değerin %110'unda otomatik boşaltma) ile çift katmanlı paslanmaz çelik test odası (basınç dayanımı 150MPa), EN 61010-1 elektrik güvenlik standartlarına uygundur.
• Akıllı teşhis sistemi, kavitasyon ve rulman aşınması gibi 7 tip arızayı %98’in üzerinde teşhis doğruluk oranıyla otomatik olarak tespit eder ve önleyici bakım önerileri üretir.

Ürün Özellikleri

Yüksek hassasiyetli test teknolojisi

• Almanya'dan ithal basınç sensörü (±%0,2 FS) ve akış sensörü (±%0,3 FS), CNAS tarafından kalibre edilmiş, ISO 9906:2018 Sınıf B doğruluk gereksinimlerini karşılamaktadır, uzun vadeli kayma ≤%0,1 FS'dir.
• Hız kontrol hassasiyeti ±%0,1, kritik hızda titreşim karakteristik analizini destekler (çözünürlük 0,1m/s²), nükleer enerji ve derin deniz pompaları gibi yüksek talep senaryoları için uygundur.

Çok modlu test yeteneği

• Performans testi: akış-baş eğrisi, NPSHr, basınç titreşimi (≤%3 nominal basınç).
• Dayanıklılık testi: 1000 saatlik sürekli çalışma testi, conta sızıntısının izlenmesi (doğruluk 0,005L/dak) ve sargı sıcaklık artışı (çözünürlük 0,5℃).
• Özel çalışma koşulları: %10 kum içeriği ortam testi, asit ve alkali korozyon ortamı simülasyonu (isteğe bağlı 316L paslanmaz çelik boru hattı).

Hızlı değişim ve genişleme

• Elektrikli kaldırma aparatı (strok 800mm), hızlı serbest bırakma flanşı (DN50-DN1000) ile birleştirilmiş olup, yatay/dikey/korumalı pompa yapılarına uyumlu olarak su pompası değişimi 15 dakika içerisinde tamamlanmaktadır.
• Opsiyonel gaz ortamı modülü (0-50MPa hava basınç testi) ve yüksek sıcaklık yağ sirkülasyon sistemi (ortam sıcaklığı ≤200℃), çok sayıda endüstrinin test ihtiyaçlarını karşılar.

Veri odaklı karar alma

• 512 GB solid-state depolama, CSV/PDF raporlarını otomatik olarak üretir, MES sistemiyle OPC UA protokolünün yerleştirilmesini destekler ve veri izlenebilirlik döngüsü 15 yıla kadardır.
• Dokunmatik ekran SPC kontrol grafiklerini ve CPK değerlerini (≥1.67) gerçek zamanlı olarak görüntüler. Sınırı aşan veriler otomatik olarak kırmızıyla işaretlenir ve üç seviyeli bir alarmı (ses ve ışık/metin mesajı/e-posta) tetikler, kalite kontrol verimliliğini %60 oranında artırır.

Uluslararası referans standartları

• ISO 9906:2018 "Pompa Hidrolik Performans Kabul Testi"
• Madde 5: Verimlilik test yöntemi ve doğruluk düzeyi
• Madde 6: NPSH belirleme prosedürü
• API 610:2020 "Petrol, petrokimya ve doğal gaz endüstrileri için santrifüj pompalar"
• Madde 9: Mekanik bütünlük testi (titreşim/sıcaklık izleme)
• Madde 10: Performans testi (akış/basınç/güç eğrisi)
• GB/T 3216-2016 "Döner dinamik pompa hidrolik performans kabul testi"
• Bölüm 5.2: Baş testi belirsizlik gereksinimleri (±0,5%)
• Bölüm 6.3: Gürültü ve titreşim sınırları
• ANSI/HI 1.6-2019 "Pompa verimliliği test standardı"
• Bölüm 4: Motor verimliliği düzeltme algoritması
• Bölüm 5: Test verisi belirsizliğinin hesaplanması

Ürün kullanımı

• Pompa imalatı: Santrifüj pompa / Pistonlu pompaların tam fabrika denetimi (çok kademeli pompa kafasının tutarlılığı ve dalgıç pompa contalarının güvenilirliği gibi) ISO/API standartlarına uygunluğun sağlanması için.
• Su Mühendisliği: İşletme sırasında kavitasyon hasarını önlemek için su temin pompası gruplarının seçim testi (Güney-Kuzey Su Dağıtım Pompalarının enerji verimliliği değerlendirmesi).
• Petrokimyasallar: Yüksek riskli çalışma koşullarında güvenliğin sağlanması amacıyla korozyona dayanıklı pompaların asit ve alkali direnç testi (PTA cihazları için pompa ortamı uyumluluğunun doğrulanması).
• Bilimsel Araştırma Kuruluşları: Yeni çark malzemelerinin (karbon fiber/seramik) akışkanlar dinamiği testi, enerji tasarruflu pompa tiplerinin CFD simülasyon doğrulaması.

Test nesneleri ve muayene öğeleri

Test nesneleri:

• Santrifüj pompalar (tek kademeli/çok kademeli, yatay/dikey)
• Pozitif deplasmanlı pompalar (dalgıç pompalar, diyafram pompalar, dişli pompalar)
• Özel çalışma koşulu pompaları (dalgıç pompalar, korumalı pompalar, manyetik pompalar)

Muayene kalemleri:

• Temel performans: baş-akış eğrisi (ISO 9906 Madde 5), şaft güç-verimlilik eğrisi (GB/T 3216 5.2), basınç kaybı testi.
• Güvenilirlik: 500 başlatma-durdurma çevrimi testi, rulman ömrü tahmini (L10 ömrü ≥ 100.000 saat), conta yaşlanma testi (sıcaklık çevrimi 1000 kez).
• Güvenlik performansı: basınç dayanımı (nominal basıncın 1,5 katı), yalıtım direnci (≥ 2MΩ), topraklama sürekliliği (≤ 0,1Ω).
• Çevresel uyumluluk: yüksek ve düşük sıcaklık çevrimi (-20℃~120℃), titreşim dayanıklılığı (10-2000Hz tarama frekansı, ivme 30m/s²), tuz püskürtme korozyonu (NSS testi 48 saat).
