Su Vanası Ömür Dayanıklılık Test Tezgahı 100.000 Açma ve Kapama Döngüsü Testi 0-60MPa Tam Basınç Kapsamı

Su Vanası Ömür Dayanıklılık Test Tezgahı 100.000 Açma ve Kapama Döngüsü Testi 0-60MPa Tam Basınç Kapsamı

Ürün Tanıtımı

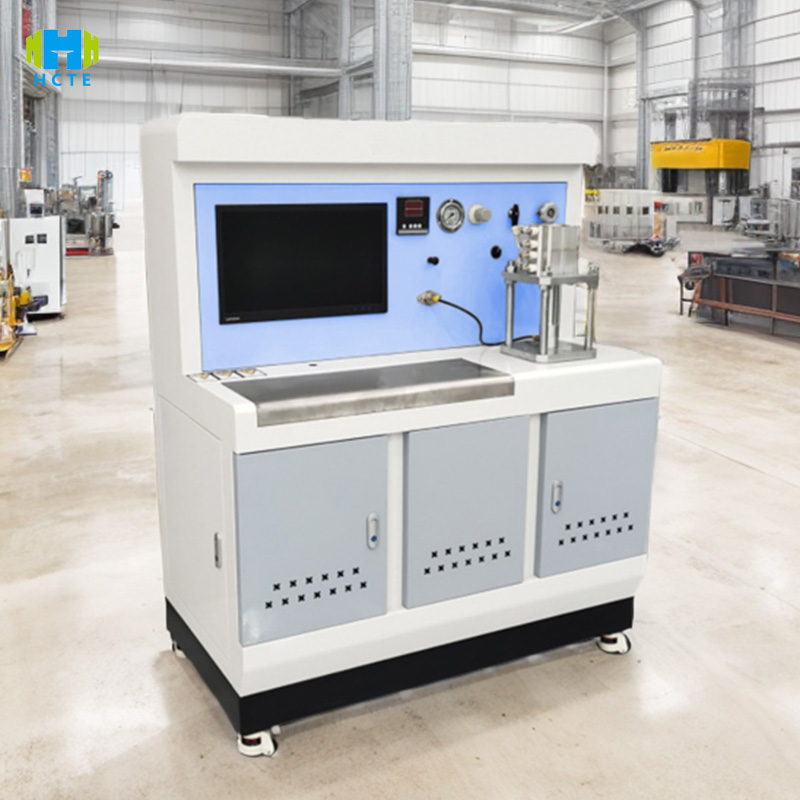

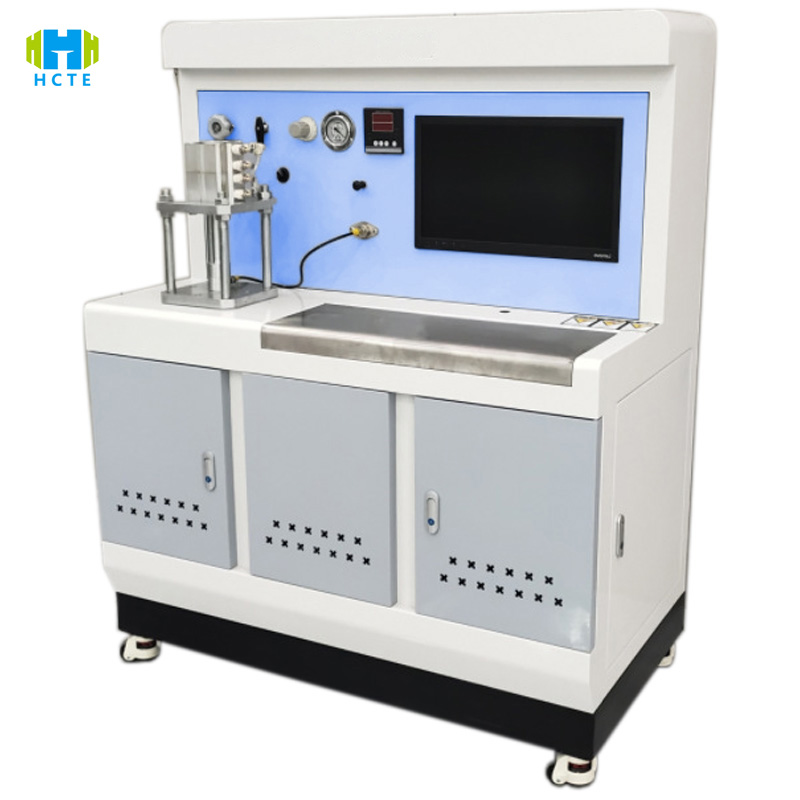

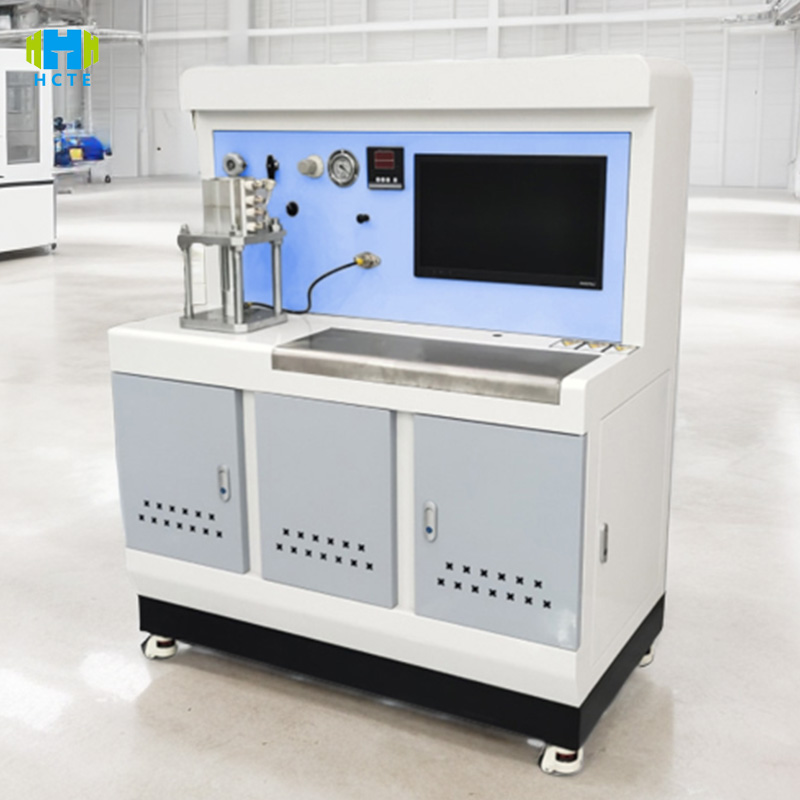

WPT-12, su vanası ömrünün doğru bir şekilde değerlendirilmesini sağlamak için yüksek hassasiyetli çevrim kontrolü ve tam koşul simülasyon teknolojisini kullanır:

Tam basınç aralığı kapsamı:

• Basınç test aralığı 0-60MPa (çözünürlük 0.1MPa), düşük basınçlı stop vanalarından (1.6MPa) yüksek basınçlı emniyet vanalarına (60MPa) kadar, destek gövde mukavemeti (nominal basıncın 1,5 katı) ve sızdırmazlık testleri (nominal basıncın 1,1 katı) için uygundur.
• Açma ve kapama sıklığı 0-30 kez/dakika ayarlanabilir, içme suyu boruları ve endüstriyel boru şebekeleri gibi farklı senaryolarda anahtar yüklerini simüle edebilir, darbe ve sürekli çevrim testlerini destekler.

Akıllı ölçüm ve kontrol sistemi:

• 10 inç renkli dokunmatik ekran (Çince ve İngilizce anahtarlamalı), test parametrelerinin tek tıklamayla ayarlanması (döngü sayısı, basınç, ortam sıcaklığı), PLC bağlantılı servo motor sürücülü açma ve kapama mekanizması (konumlandırma doğruluğu ±0,5 mm), gerçek zamanlı çalışma torku toplama (çözünürlük 0,1 N・m), sızıntı (doğruluk 0,01 mL/dak) ve diğer 30'dan fazla parametre.
• Dahili 64G hafıza, yaşam döngüsü eğrisini (açılma ve kapanma süreleri - sızıntı ilişki diyagramı) otomatik olarak oluşturur, USB / Ethernet aktarımını ve üst bilgisayar yazılım analizini destekler ve ISO 9001 kalite izlenebilirlik gereksinimlerini karşılar.

Emniyet ve güvenilirlik tasarımı:

• Patlamaya dayanıklı gözlem penceresi, dahili çift sızıntı sensörü (doğruluk 0,005 mL/dak), aşırı basıncın otomatik boşaltılması (ayar değerinin %110'u), EN 61010-1 elektrik güvenlik standartlarına uygun paslanmaz çelik yüksek basınç odası (basınç dayanımı 100 MPa).
• Akıllı arıza teşhis sistemi, conta arızası ve valf sapı sıkışması gibi 5 tipik arızayı %95'in üzerinde teşhis doğruluğu ile gerçek zamanlı olarak belirler ve otomatik olarak bakım önerileri üretir.

Ürün özellikleri

Her türlü su vanası adaptasyonu

• Sürgülü vanalar, stop vanaları, küresel vanalar, kelebek vanalar, çek vanalar (DN15-DN300) ile uyumludur ve düz, açılı ve diğer yapıları destekleyen hızlı açılan kelepçeler (flanş / dişli bağlantı) sayesinde 10 dakika içinde değiştirilebilir.
• Güçlü ortam uyumluluğu: temiz su, kanalizasyon, yağ, aşındırıcı sıvı (isteğe bağlı 316L paslanmaz çelik boru hattı), farklı çalışma koşullarında dayanıklılık testleri için uygundur.

Yüksek hassasiyetli ömür testi

• Açma ve kapama süreleri 0 ile 1 milyon kez arasında önceden ayarlanmış (çözünürlük 1 kez) ve çevrim konumlandırma doğruluğu ±%0,2 olup, ISO 5208 Madde 9 "conta ömrü testi" gereksinimlerini karşılamaktadır.
• Tork sensörü CNAS tarafından kalibre edilir (doğruluk ± %1), valf anahtarı direnç değişimleri gerçek zamanlı olarak izlenir ve valf gövdesi aşınması ve conta halkası eskimesi gibi erken arızalar tespit edilir.

Akıllı veri yönetimi

• Dokunmatik ekran, tek istasyonlu SPC kontrol grafiğini (CPK≥1.33) gerçek zamanlı olarak görüntüler ve anormal veriler (sızıntıda ani artış gibi) otomatik olarak kırmızı renkle işaretlenir ve sesli ve görsel alarm tetiklenir; böylece kalite kontrol verimliliği %40 oranında artar.
• GB/T 13927 ve API 598 gibi standart test süreçlerinin toplu içe aktarımını destekleyerek, parametre ayarlama süresini %50 kısaltır ve manuel işlem hatalarını önler.

Modüler genişleme yeteneği

• Opsiyonel yüksek sıcaklık modülü (orta sıcaklık 0-150℃) ve düşük sıcaklık ortam odası (-40℃), aşırı sıcaklıklarda valf ömrü testini simüle etmek için kullanılabilir.
• Çok istasyonlu tasarım (standart 2 istasyon, opsiyonel 4-8 istasyon), aynı tipteki vanaların paralel test edilmesini destekleyerek, toplu test verimliliğini önemli ölçüde artırır.

Uluslararası referans standartları

ISO 5208:2015 "Endüstriyel vana kaçak testi"

• Madde 9: Conta ömrü test yöntemi (açma ve kapama çevrimi sayısı ve sızıntı tespiti)
• Madde 10: Kabuk mukavemet test basıncı (1,5×PN) ve basınç tutma süresi

GB/T 13927-2023 "Endüstriyel vana basınç testi"

• Bölüm 5.2: Kabuk test prosedürü ve yeterlilik standardı
• Bölüm 5.3: Mühür testi sızıntısının izin verilen değeri

API 598:2020 "Vana basınç testi"

• Bölüm 4: Su basınç testi sıcaklığı ve ortam gereksinimleri
• Bölüm 5: Hava sızdırmazlık test yöntemi (kabarcık yöntemi/basınç düşüşü yöntemi)

EN 12266-1:2019 "Endüstriyel vana basınç testi"

• Ek A: Sıvı sızıntısı ölçüm yöntemi (ağırlık yöntemi/hacim yöntemi)
• Ek B: Gaz sızıntı oranı hesaplama standardı

Ürün kullanımı

• Vana üretimi: Su vanası üretim hattının tam denetimi/numuneleme denetimi (örneğin ev tipi küresel vanalar için 10 adet), 10.000 kez ömür testi, endüstriyel sürgülü vanaların yüksek basınç sızdırmazlık doğrulaması), sevk edilen ürünlerin ulusal/uluslararası standartlara uygunluğunu sağlamak için.
• Su Mühendisliği: Boru şebekesinde su kaçağı kazalarının önlenmesi amacıyla belediye su temin vanalarının montaj öncesi yeniden incelenmesi (DN300 kelebek vanaların uzun vadeli çalışma güvenilirliği gibi).
• Kalite kontrol ve sertifikasyon kuruluşları: CE, API, TS ve diğer sertifikasyonlar için gerekli olan ömür testi raporlarını sağlar ve aşırı valf sızıntısı ve anormal çalışma torku gibi arıza analizlerini destekler.
• Bilimsel araştırma kurumları: Yeni sızdırmazlık malzemelerinin (perfloroeter kauçuk gibi) ömür değerlendirmesi, düşük torklu vana tasarımının dayanıklılık doğrulaması.

Test nesneleri ve muayene öğeleri

Test nesneleri:

• Genel su vanaları: sürgülü vanalar, durdurma vanaları, küresel vanalar, kelebek vanalar (DN15-DN300, PN16-PN400)
• Özel vanalar: çek vanalar, emniyet vanaları, basınç düşürme vanaları (adaptör flanşlı/dişli bağlantı)
• Banyo vanaları: açılı vanalar, musluklar, termostatik vanalar (düşük basınç 0.1MPa testini destekler)

Muayene kalemleri:

• Hayat testi:

1. 1. Açma ve kapama çevrimi sayısı (önceden ayarlanmış değer tamamlanma oranı ≥%99,9)
   2. Yaşam döngüsü boyunca sızıntı değişimi (her 1000 seferde bir kaydedilir, doğruluk 0,01 mL/dakika)

• Basınç testi:

1. 1. Kabuk mukavemeti (nominal basıncın 1,5 katı, 30 dakikalık basınç korumasından sonra deformasyon yok)
   2. Sızdırmazlık performansı (nominal basıncın 1,1 katı, 15 dakikalık basınç korumasından sonra sızıntı ≤ standart değer)

• Operasyonel performans:

1. 1. Açma ve kapama torku (açma/kapama direnci sapması ≤%5)
   2. Vana sapı kaldırma/dönme stroku (konumlandırma doğruluğu ±0,5 mm)

• Güvenilirlik:

1. 1. Sızdırmazlık halkası aşınma testi (100.000 çevrimden sonra sertlik değişimi ≤5HA)
   2. Düşük sıcaklık ortamında başlatma testi (-20℃'de sıkışmadan düzgün açılıp kapanma)
