Iso 28580 Su Pompası Kapsamlı Test Ekipmanları
Otomotiv Elektroniği Su Pompası Kapsamlı Performans Test Platformu
Ürün Tanıtımı
WPT-8, otomotiv elektronik su pompası performansının doğru bir şekilde değerlendirilmesini sağlamak için tam sıcaklık simülasyonu ve akıllı ölçüm ve kontrol teknolojisini kullanır:
Tam koşul simülasyon yeteneği:
- Debi aralığı 0-150L/dk (elektromanyetik debimetre doğruluğu ±%0,5), basınç 0-1,5MPa (çözünürlük 0,01MPa), elektrikli su pompaları, hibrit su pompaları, hidrojen pompaları vb. gibi her türlü elektronik su pompası için uygundur.
- Sıcaklık kontrol modülü, -40℃ düşük sıcaklıkta dondurma ve 125℃ yüksek sıcaklık çevrimlerini (doğruluk ±1℃) destekler, motor bölmesinin aşırı ortamını simüle eder ve su pompasının yüksek ve düşük sıcaklıklardaki sızdırmazlık performansını ve motor verimliliğini tespit eder.
Akıllı ölçüm ve kontrol sistemi:
- 12 inç endüstriyel sınıf dokunmatik ekran (Çince ve İngilizce geçişli) tek bir düğmeyle test sürecini başlatır ve PLC servo motoru bağlayarak hızı ayarlar (0-6000rpm, doğruluk ±%0,1) ve akış, basınç, güç tüketimi, titreşim vb. gibi 50'den fazla parametreyi gerçek zamanlı olarak toplar.
- Dahili 256G solid-state sürücü, ISO 28580 standartlarına uygun test raporlarını otomatik olarak oluşturur, USB/Ethernet dışa aktarımını ve MES sistem yerleştirmeyi destekler ve veri izlenebilirlik süresi 10 yıla kadardır.
Emniyet ve güvenilirlik tasarımı:
- Paslanmaz çelik test odası (koruma seviyesi IP67), çift kaçak izleme (doğruluk 0,01L/dak), aşırı sıcaklık (＞130℃), aşırı yük (akım ＞anma değeri %15) otomatik kapanma koruması, IEC 60664-1 elektrik güvenlik standartlarına uygundur.
- Gürültü sensörü (doğruluk ±1dB), elektrikli araçların NVH performans gereksinimlerini karşıladığından emin olmak için su pompası çalışma gürültüsünün gerçek zamanlı izlenmesini sağlar (≤65dB@1m).
Ürün özellikleri
- Sıcaklık kontrol aralığı - 40℃~125℃ (ısıtma hızı 5℃/dak), sabit sıcaklık, değişken sıcaklık, termal şok testini destekler ve AEC-Q100 standardındaki sıcaklık döngüsü gereksinimlerine uyum sağlar.
- Akış basınç sensörü, CNAS tarafından kalibre edilmiş olup, uzun vadeli kayma ≤%0,2 FS olup, GB/T 32864 orta basınç testi doğruluğu (±%1) gereksinimlerini karşılamaktadır.
- Pompa mili gücünü ve mekanik titreşim özelliklerini eş zamanlı olarak algılamak ve yatak aşınması ve pervane dengesizliği gibi erken arızaları belirlemek için entegre tork sensörü (çözünürlük 0,01 N・m) ve titreşim ivmeölçeri (0-200 m/s²).
- PWM sinyal simülasyonunu destekler (%0-100 görev döngüsü), pompanın tepki özelliklerini farklı kontrol sinyalleri altında test eder ve araç üstü ECU kontrol mantığı doğrulamasına uyarlanır.
- Hızlı serbest bırakma kelepçesi (G1/4"-G1" dişli arayüzünü destekler) pompa değişimini 5 dakika içinde tamamlar ve ana akım markaların (Bosch, Denso, Valeo) yatay/dikey pompalarıyla uyumludur.
- Antifriz, soğutma sıvısı ve deiyonize su gibi opsiyonel medya modülleri, farklı çalışma koşulları altında korozyon ve kireçlenme etkilerini simüle etmek ve hidrojen yakıt hücreli su pompalarının yüksek basınç dayanım testlerini desteklemek için kullanılabilir (opsiyonel 3MPa yüksek basınç modülü).
- Yapay Zeka algoritması, basınç-akış eğrisindeki anormal dalgalanmaları otomatik olarak analiz eder, kavitasyon (NPSH eksikliği) ve conta arızası gibi 8 tipik hatayı belirler ve teşhis doğruluğu >%95'tir.
- Dokunmatik ekran, SPC proses yeterlilik endeksini (CPK≥1.33) gerçek zamanlı olarak görüntüler ve limit aşımı verileri otomatik olarak kırmızı renkle işaretlenerek sesli ve görsel alarm tetiklenir, böylece kalite kontrol verimliliği %40 oranında artırılır.
Iuluslararası referans standartları
- ISO 28580:2013: Karayolu taşıtları - İçten yanmalı motorlar ve hibrit araçlar için elektrikle çalışan soğutma pompaları (Madde 5 performans testi; Madde 6 dayanıklılık testi).
- GB/T 32864-2016: Elektrikli araçlar için elektrikli su pompaları (5.3 baş-akış özellikleri; 5.6 dayanım gerilimi gücü).
- AEC-Q100 Rev-E: Otomotiv elektronik bileşen güvenilirlik testi (Bölüm 5 sıcaklık döngüsü; Bölüm 9 titreşim testi).
- SAE J1673: Otomotiv soğutma pompası performans test yöntemi (Akış ve Basınç, Güç Tüketimi Ölçümü).
- IEC 60068-2-1: Çevresel test Bölüm 2-1: Düşük sıcaklık testi (Not: -40℃ sürekli test).
Ürün kullanımı
- OEM kalite denetimi: Yeni enerji araçlarının (elektrikli araçlar/hibrit araçlar) su pompası tertibatının, dayanıklılık kilometresi ve termal yönetim sisteminin istikrarını sağlamak için tam fabrika denetimi.
- Bileşen Ar-Ge: Yeni malzemelerin (karbon fiber çark, seramik yataklar) sıcaklık ve basınç dayanıklılığını doğrulayın ve su pompalarının enerji verimliliğini optimize edin (verimlilik iyileştirme hedefi ≥%3).
- Üçüncü taraf sertifikasyonu: CE, CCC ve AEC-Q100 sertifikasyonu için gerekli test raporlarını sağlayın, su pompası IPX7 su geçirmezlik seviyesini ve EMC elektromanyetik uyumluluk testini destekleyin.
- Bilimsel araştırma kuruluşları: Yakıt hücreli su pompalarının gaz-sıvı iki fazlı akış karakteristiklerinin araştırılması ve düşük sıcaklık ortamlarında sızdırmazlık malzemelerinin arıza analizi.
Teknik Parametreler
| Kategori | Parametre Ayrıntıları |
|---|
| Örnek | WPT-8 |
| Akış Aralığı | 0-150L/dak (Elektromanyetik Debimetre, ±0.5%FS) |
| Basınç Aralığı | 0-1,5 MPa (Statik), 0-2,5 MPa (Darbeli, İsteğe bağlı Yüksek Basınç Modülü) |
| Sıcaklık Aralığı | -40℃~125℃ (Çalışma), -50℃~150℃ (Depolama) |
| Hız Kontrolü | 0-6000rpm (Servo Motor, ±0.1% Doğruluk) |
| Güç Ölçümü | 0-5kW (Çözünürlük: 0,1W), Voltaj: 12V/24V/48V DC |
| Titreşim Algılama | 0-200m/s² (Üç Eksenli İvmeölçer, ±%5 Doğruluk) |
| Gürültü Seviyesi | 30-100dB (Ses Seviyesi Ölçer, 1m Mesafede ±1dB) |
| Medya Uyumluluğu | Soğutma Sıvısı, Antifriz, Deiyonize Su, Hidrojen Dirençli Sıvı (Opsiyonel) |
| Kontrol Arayüzü | 12 inç LCD Dokunmatik Ekran (1920×1080, Çoklu Dil Desteği) |
| Veri Depolama | 256 GB SSD (200.000'den fazla Test Kaydını Destekler, USB 3.0/Ethernet Dışa Aktarımı) |
| Koruma Sınıfı | IP54 (Kontrol Kabini), IP67 (Test Odası) |
| Güç Kaynağı | AC220V±10%/380V±10%, 50/60Hz, Nominal Güç: 50kVA |
| Boyutlar | 3000×2000×2200mm (U×G×Y, Termal Oda Dahil) |
| Ağırlık | 2500kg (Paslanmaz Çelik Yapı) |
| İletişim | CAN/LIN/RS485, Modbus TCP, OPC UA (Araç Ağı Entegrasyonunu Destekler) |
| Test Doğruluğu | Akış: ±0,5%; Basınç: ±0,2%FS; Sıcaklık: ±1℃ |
Test nesneleri ve test öğeleri
Test nesneleri:

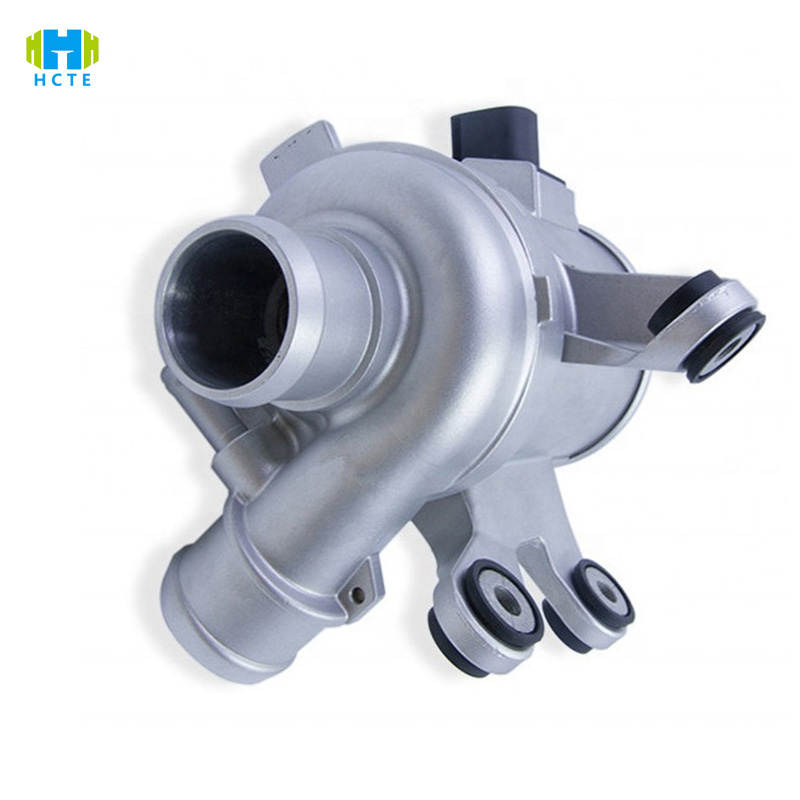

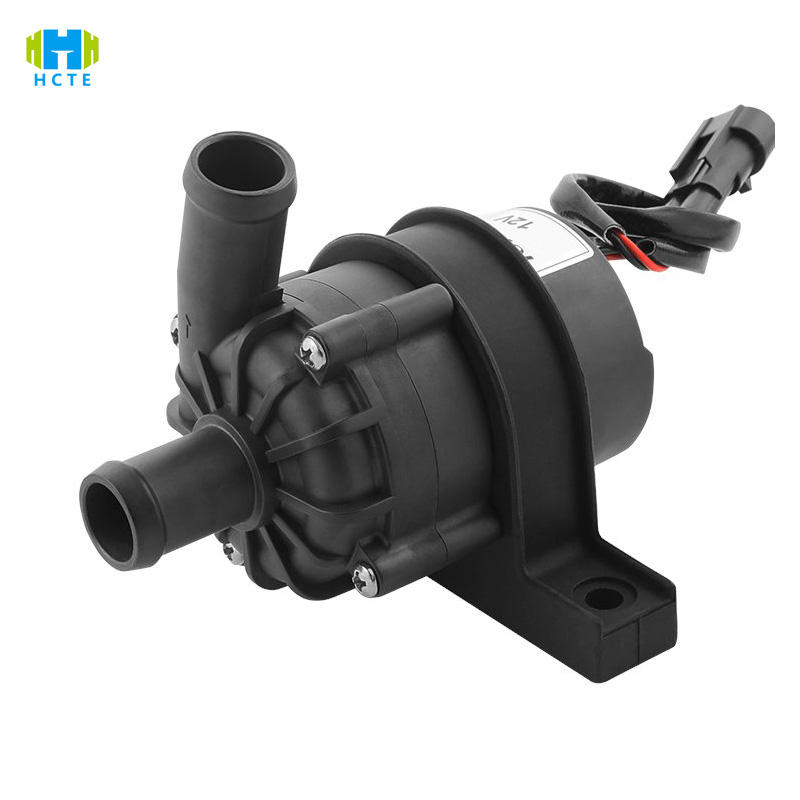

- Elektrikli araçlar için elektrikli su pompası (santrifuj/eksenel akış, güç 0,1-5kW)
- Hibrit araç su pompası (yağ soğutma/su soğutma çift devresini destekler)
- Hidrojen yakıt hücreli su pompası (yüksek basınç dayanımı, hidrojen gevrekleşmesine dayanıklılık)
Test maddeleri:
- Performans parametreleri: kafa akış eğrisi (ISO 28580 Madde 5.2), şaft güç verimliliği eğrisi (GB/T 32864 5.4), basınç titreşimi (≤%5 nominal basınç).
- Çevresel uyumluluk: -40℃ başlatma testi (AEC-Q100 5.1), 24 saat boyunca 125℃ sürekli çalışma (IEC 60068-2-2), %95 RH nem geçirmezlik testi (IPX7 su geçirmezlik seviyesi).
- Güvenilirlik: 500 saat dayanıklılık testi (sızıntı ≤ 0,05L/h), 1000 termal şok döngüsü (-40℃~125℃, her biri 30 dakika), titreşim yorgunluğu (10-2000Hz tarama frekansı, ivme 20m/s²).
- Güvenlik ve EMC: dayanım gerilimi (1500Vdc/1dk), toprak direnci (≤0.1Ω), radyo frekansı paraziti (CISPR 25 Sınıf 3).
