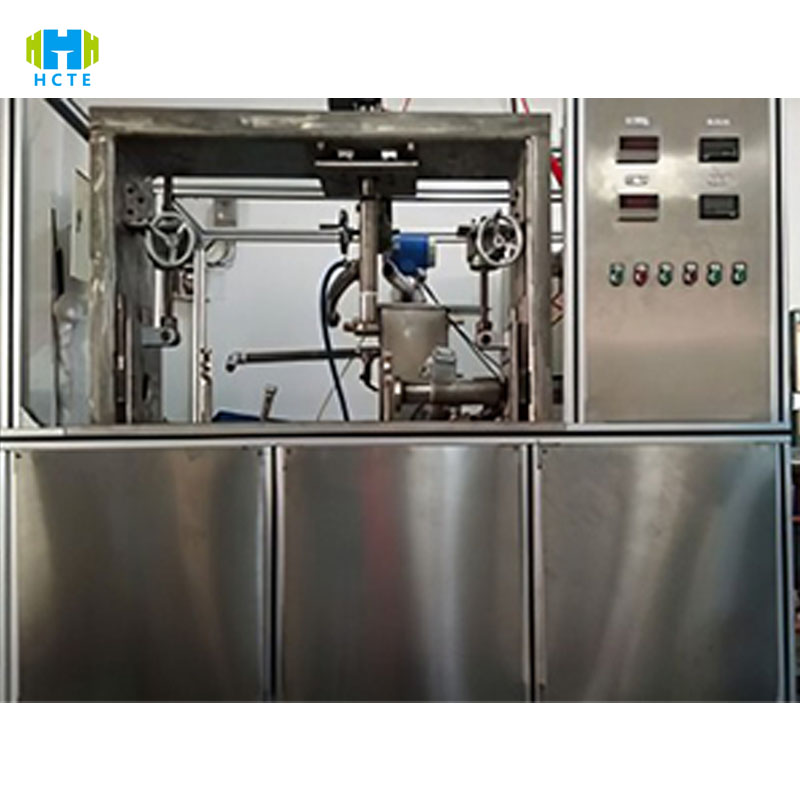

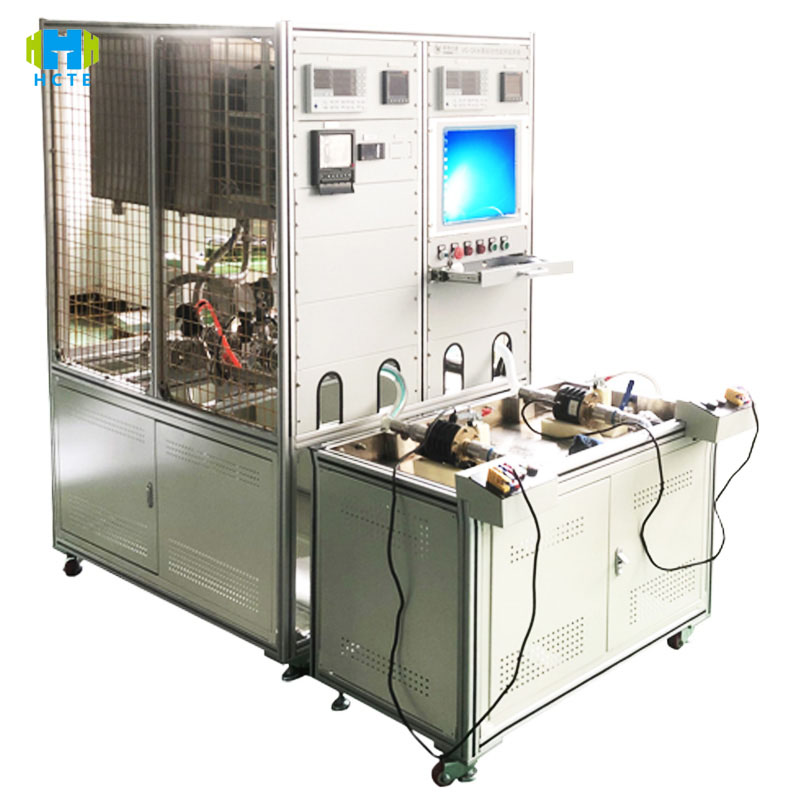

Elektrikli Aracın Su Halkalı Vakum Pompası İçin Otomatik Kelepçeli Kapsamlı Performans Test Tezgahı

Elektrikli Aracın Su Halkalı Vakum Pompası İçin Otomatik Kelepçeli Kapsamlı Performans Test Tezgahı

Ürün Tanıtımı

WPT-9, otomatik sıkıştırma teknolojisi ve tam koşul simülasyon yetenekleriyle elektrikli araç vakum pompası test standardını yeniden tanımlıyor:

1. Otomatik sıkıştırma sistemi

Hızlı konumlandırma: Altı eksenli robot kol (konumlandırma hassasiyeti ±0,1 mm), farklı tipteki vakum pompalarının (yatay/dikey) otomatik olarak sıkıştırılmasını 5 dakika içinde tamamlamak için görsel tanıma sistemiyle işbirliği yapar ve ana akım markaların (Bosch, Mahle ve United Electronics) G1/4"-G3/8" arayüzüyle uyumludur.

Uyarlanabilir sızdırmazlık: Pnömatik elastik kelepçeler (ayarlanabilir basınç 10-50kN), flanş/dişli arayüzlerin sıfır sızıntısını sağlar, manuel kelepçelemenin dengesiz sızdırmazlık sorununu çözer ve IP67/IP6K9K koruma seviyesi vakum pompası testine uyum sağlar.

2. Tam performans test yetenekleri

Vakum performansı:

Vakum aralığı 1-100kPa (doğruluk ±0,1kPa), maksimum 80m³/h pompalama hızı testini destekler ve vakum akış eğrisinin gerçek zamanlı çizimi (ISO 28580 Madde 5.3 gereksinimleri).

Nihai vakum testi (≤1kPa) ve toparlanma süresi doğrulaması (güç kesintisi sonrası vakum düşüş hızı ≤0,5kPa/s), elektrikli araç fren sisteminin acil çalışma koşullarını simüle eder.

Çevresel uyum yeteneği:

Sıcaklık kontrol modülü, -40℃ düşük sıcaklıkta başlatma ve 125℃ yüksek sıcaklık dayanıklılığını (doğruluk ±1℃) destekler ve pil bölmesinin aşırı ortamında vakum pompasının çalışma kararlılığını doğrulamak için nem ayarı (%10-95 RH) bulunur.

3. Akıllı ölçüm ve kontrol ve veri yönetimi

Çalışma arayüzü: Dahili 10+ test şablonuna sahip 12 inç endüstriyel sınıf dokunmatik ekran (Çince ve İngilizce anahtar), GB/T 32864 belirtilen verimlilik testinin tek tıklamayla başlatılması, AEC-Q100 sıcaklık döngüsü ve diğer işlemler, parametre ayarlama süresi %60 oranında kısaltılmıştır.

Veri izlenebilirliği: 256 GB solid-state sabit disk, vakum, güç tüketimi, titreşim vb. gibi 50'den fazla parametreyi otomatik olarak kaydeder, CAN/LIN veri yolu verilerinin gerçek zamanlı toplanmasını destekler ve ISO 9001 gereksinimlerini karşılayan PDF raporları oluşturur (SPC proses yeteneği analizi dahil).

4. Güvenlik ve güvenilirlik tasarımı

Donanım koruması: Çift basınç sensörlü (birincil ve yedek yedeklilik), aşırı basıncın otomatik boşaltılması (ayar değerinin %110'u), IEC 60664-1 elektrik güvenlik standartlarına uygun paslanmaz çelik test odası (koruma seviyesi IP67).

Arıza teşhisi: Yapay zeka algoritması titreşim spektrumunu gerçek zamanlı olarak analiz eder (çözünürlük 0,1 Hz), çark aşınması ve yatak arızası gibi 6 tip erken arızayı %98'den fazla teşhis doğruluğu ile belirler ve otomatik olarak kapanma korumasını tetikler.

Ürün Özellikleri

Temel Avantajlar Teknik Özellikler

🤖 Otomatik sıkıştırma Altı eksenli robotik kol + görsel tanıma, 5 dakikada tam model değişimi, manuel müdahale hatalarını azaltma ve küçük parti testlerinin birden fazla partisine uyum sağlama

🌡️ Tam sıcaklık aralığı -40℃~125℃ sıcaklık döngüsünü kapsar (ısıtma hızı 5℃/dak), AEC-Q100 Rev-E sıcaklık şok testini destekler (1000 döngü)

🔬 Yüksek hassasiyetli algılama Vakum sensörü (±0,1 kPa), akış sensörü (±%0,5 FS), CNAS tarafından kalibre edilmiş, ISO 28580 Sınıf A doğruluğunu karşılar

📊 Çok parametreli izleme Vakum, güç tüketimi, gürültü (≤65dB@1m), sızıntı oranı (≤0,01m³/h) gibi 30'dan fazla parametreyi eş zamanlı olarak toplar ve tüm performans/güvenilirlik/EMC test öğelerini kapsar

⚙️ Modüler genişleme İsteğe bağlı soğutucu akışkan sirkülasyon modülü (-50℃ ultra düşük sıcaklık), yüksek basınçlı gaz devresi (0-10bar), hidrojen yakıt hücresi vakum pompasının yüksek basınç dayanım testi için uygundur

Uluslararası referans standartları

Performans test standartları:

ISO 28580:2013 "Karayolu taşıtları - İçten yanmalı motorlar ve hibrit elektrikli taşıtlar için elektrikli tahrikli soğutma pompaları"

Madde 5.3: Vakum - akış karakteristiği test yöntemi

Madde 6.2: Dayanıklılık test döngüsü gereksinimleri

GB/T 32864-2016 "Elektrikli araçlar için elektrikli su pompası"

Bölüm 5.4: Verimlilik test süreci (giriş gücü - çıkış akışı ilişkisi)

Bölüm 5.7: Düşük sıcaklıkta başlatma performansı (-40℃ ortamında başlatma süresi ≤5s)

Güvenilirlik standartları:

AEC-Q100 Rev-E "Otomotiv Elektronik Bileşenleri Güvenilirlik Testi"

Bölüm 5: Sıcaklık çevrimi testi (-40℃~125℃, 1000 kez)

Bölüm 9: Titreşim testi (10-2000Hz, ivme 20m/s²)

IEC 60068-2-1 "Çevresel Test Bölüm 2-1: Düşük Sıcaklık Testi"

Not Maddesi: -40℃ 72 saat boyunca arızasız sürekli test

Güvenlik ve EMC:

EVS-GTR Faz 2 "Elektrikli Araç Güvenliği için Küresel Teknik Düzenleme"

Madde 5.3: Elektriksel yalıtım direnci (≥10MΩ) ve dayanım gerilimi (1500Vdc/1dak)

CISPR 25:2021 "Araç Gürültüsünün Elektromanyetik Uyumluluğu"

Sınıf 3: RF yayılan gürültü ≤40dBμV/m (30-1000MHz frekans bandı)

Test nesneleri ve test öğeleri

Çekirdek test nesneleri

Elektrikli araç su halkalı vakum pompası (güç 0,1-3kW, pompalama hızı 5-80m³/h)

Hibrit araç vakum güçlendirici pompası (yağ soğutma/su soğutma çift devresini destekler)

Hidrojen yakıt hücresi sistemi vakum pompası (yüksek basınç dayanımı, hidrojen gevrekleşmesi direnci)

Çekirdek Muayene Öğeleri

Teknik Parametreler
