Ürün Tanıtımı

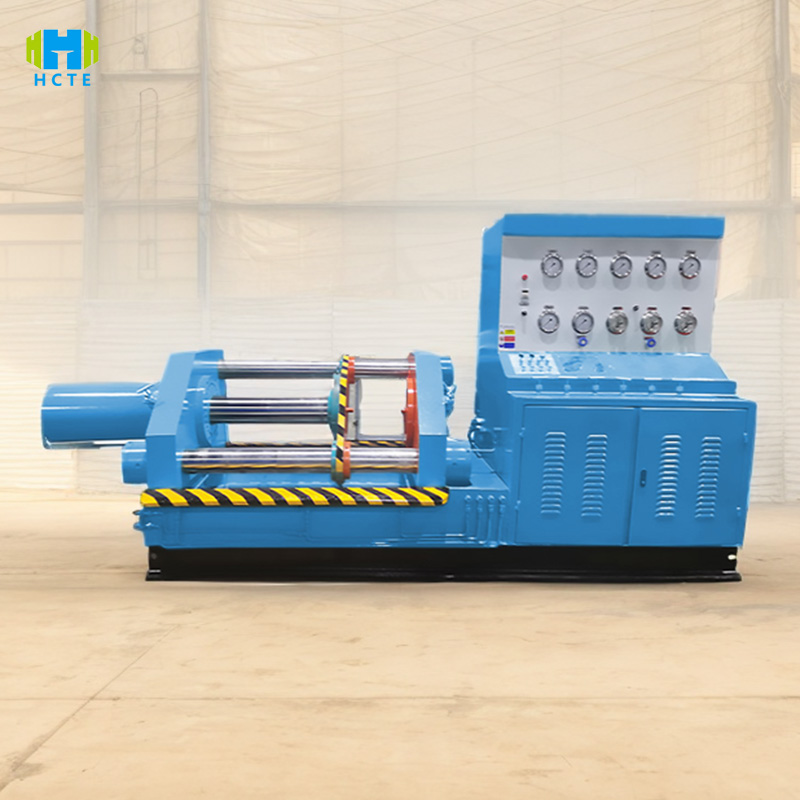

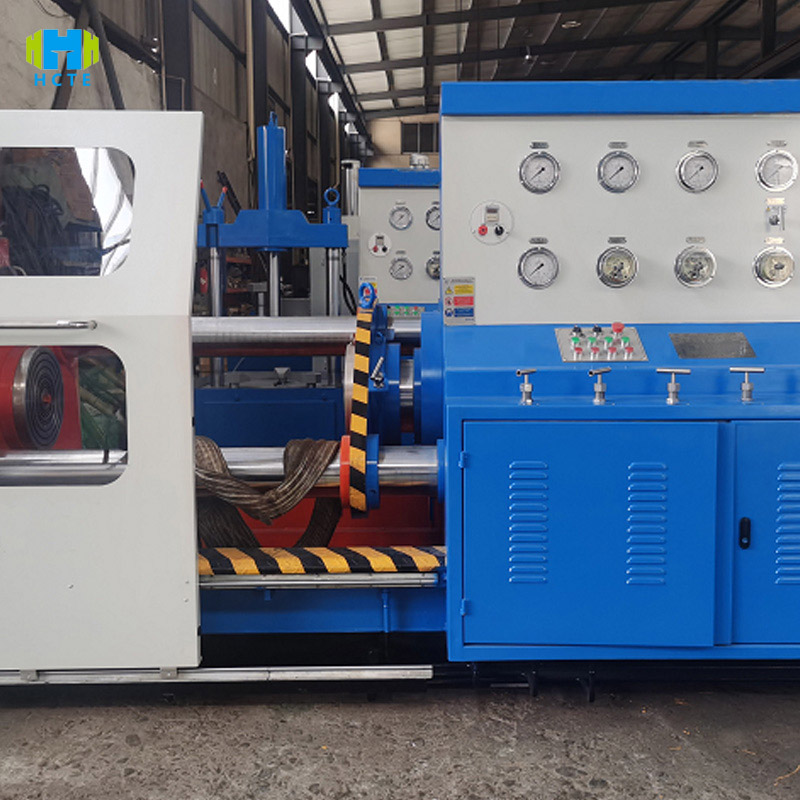

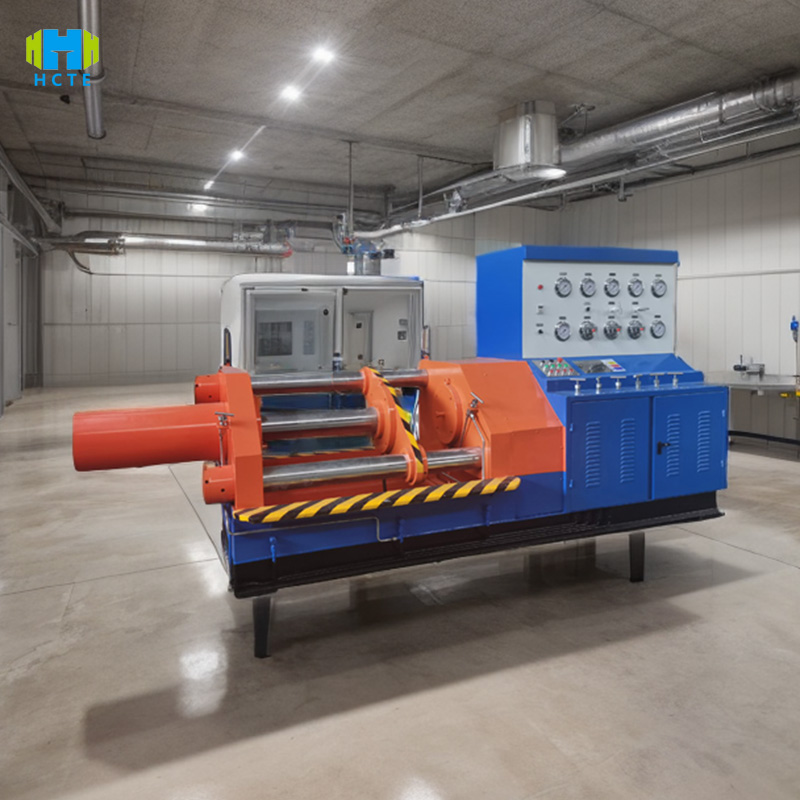

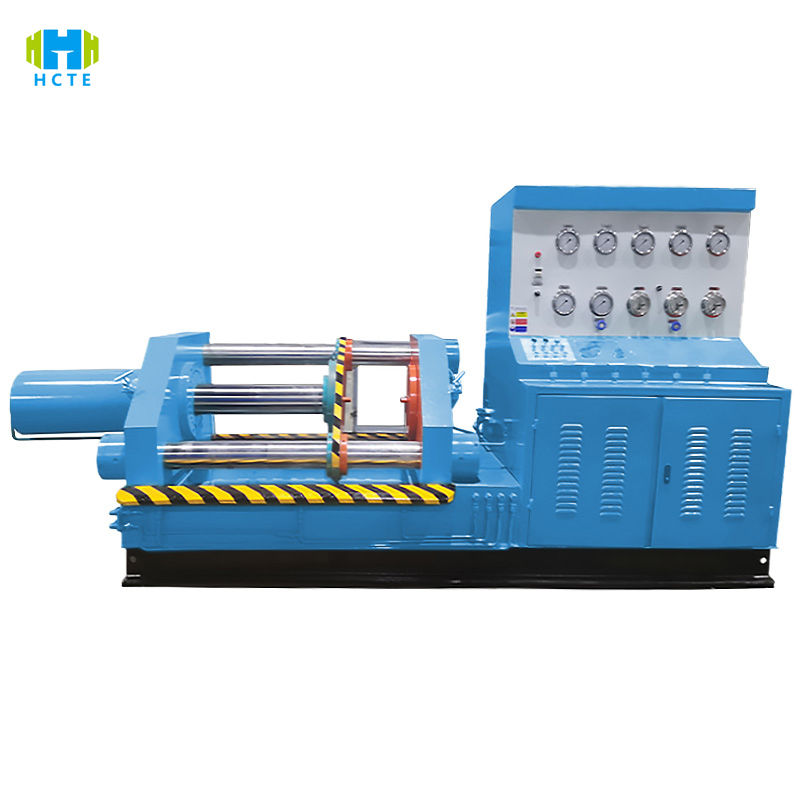

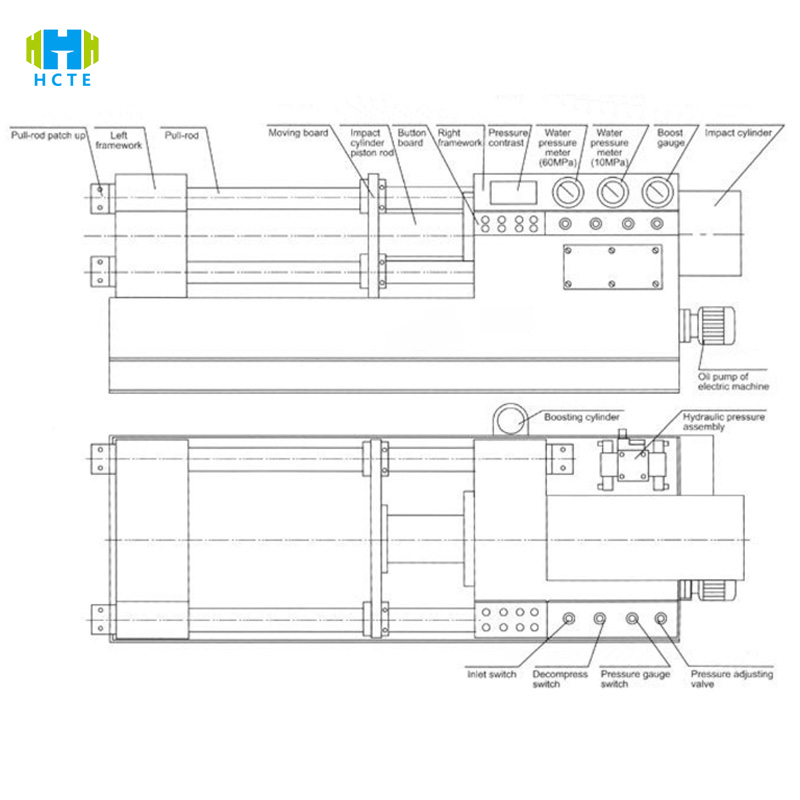

WPT-3, üst basınç yapısı ve çok istasyonlu tasarımı sayesinde yüksek basınç vanalarının etkili ve doğru bir şekilde tespit edilmesini sağlar:

• Üstten basınçlı sızdırmazlık teknolojisi: Flanş/uç kaynaklı vana sızdırmazlık yüzeyinde sıfır sızıntıyı garantilemek için otomatik merkezleme aparatına sahip 500kN hidrolik üst pres (ayarlanabilir basınç 20-500kN), geleneksel yan basınçlı sıkıştırmanın gerilim dengesizliği sorununu çözer ve PN16-PN1000 basınç seviyesi vanaları için uygundur.
• Çok istasyonlu paralel test: 4 grup bağımsız istasyon (isteğe bağlı olarak 8 istasyona kadar), destek vanası, durdurma vanası, emniyet vanası senkron testi, her istasyon grubu basıncı (0-150MPa), basınç tutma süresini (0-300 dakika) ve ortam tipini (su/gaz) bağımsız olarak ayarlayabilir, algılama verimliliği %60 oranında artırılmıştır.
• Akıllı ölçüm ve kontrol sistemi: 10 inç renkli dokunmatik ekran (Çince ve İngilizce anahtar) tek bir düğmeyle test sürecini başlatır, PLC servo motoru yüksek basınçlı piston pompasını (basınç çözünürlüğü 0,1 MPa) çalıştırmak için bağlar, basınç eğrisinin, sızıntının, üst basınç verilerinin gerçek zamanlı olarak görüntülenmesi, USB / Ethernet veri aktarımını destekler.
• Güvenlik açısından yedekli tasarım: Paslanmaz çelik yüksek basınç odası (basınç dayanımı 200MPa), çift katmanlı patlamaya dayanıklı cam gözlem penceresi, dahili basınç sensörü (doğruluk ±%0,3 FS) ve sızıntı monitörü (doğruluk 0,05 mL/dak), aşırı basınç otomatik boşaltma (%110 ayar basıncı), EN 61010-1 elektrik güvenlik standartlarına uygundur.

Ürün Özellikleri

Yüksek basınç tam uyumluluk

• 0-150MPa su basınç testini (standart) ve 0-100MPa hava basınç testini (isteğe bağlı modül) destekler, API 6A kuyu başı ekipmanları, nükleer güç sınıfı yüksek basınç vanaları ve diğer aşırı çalışma koşullarının tespiti için uygundur.
• Üst basınç aralığı 20-500kN'dir. Basınç sensöründen gelen gerçek zamanlı geri bildirim, sızdırmazlık kuvvetinin test basıncıyla dinamik olarak eşleştirilmesini sağlar (örneğin 100MPa testi sırasında otomatik olarak 400kN üst basınç uygulanması gibi).

Çok boyutlu algılama yeteneği

• Performans testi: gövde mukavemeti (nominal basıncın 1,5 katı), üst conta testi (nominal basıncın 1,1 katı), gaz contası sızıntısı (kabarcık yöntemi/basınç düşürme yöntemi).
• Özel test: Düşük sıcaklık vanalarının (-196℃ sıvı azot ortamı) ve yüksek sıcaklık vanalarının (350℃ sıcak hava) basınç kararlılık testi (sıcaklık kontrol modülü gereklidir).
• Ömür testi: 500 çevrim basınçlandırma, sızdırmazlık yüzeyi aşınmasının izlenmesi (doğruluk 0,01 mm) ve basınç düşüş oranı (≤ %0,5).

Akıllı veri yönetimi

• Dahili 64 GB hafıza, üst basınç, test basıncı, sızıntı, ortam sıcaklığı ve nem gibi 30'dan fazla parametreyi otomatik olarak kaydeder ve ana bilgisayar yazılımının PDF raporları (ASME standart uyumluluk tespiti dahil) oluşturmasını destekler.
• Dokunmatik ekran, tek istasyonlu SPC istatistiksel grafiklerini (CPK değeri, proses yeterlilik analizi gibi) gerçek zamanlı olarak görüntüler ve anormal veriler otomatik olarak kırmızı renkle işaretlenerek sesli ve ışıklı alarmları tetikler.

Hızlı sıkıştırma tasarımı

• Elektrikli kaldırma aparatı (strok 300mm) üç boyutlu ayar braketi ile birleştirildiğinde DN800 vanaların değişimi 10 dakika içinde tamamlanıyor ve bu da geleneksel manuel sıkıştırmaya göre %80 daha verimli.
• Üniversal fikstür, özelleştirilmiş takım maliyetini azaltmak için flanşlı (RF/RTJ), uçtan kaynaklı (BW) ve dişli (NPT) bağlantı vanalarıyla uyumludur.

Uluslararası referans standartları

• ASME B16.34: Vana basınç derecesi (Madde 10 mukavemet testi; Madde 11 sızdırmazlık testi).
• API 598: Vana basınç testi spesifikasyonu (Bölüm 4 hidrolik basınç testi prosedürü; Bölüm 5 hava basınç testi gereksinimleri).
• GB/T 13927: Endüstriyel vana basınç testi (5.2 gövde testi; 5.3 sızdırmazlık testi).
• ISO 12266-1: Vana ömrü test yöntemi (Bölüm 1 Mekanik ömür; Bölüm 2 Sızdırmazlık ömrü).
• EN 12266-1: Endüstriyel vana basınç testi (Ek A Sızıntı ölçüm yöntemi).

Ürün kullanımı

• Petrokimya: Yüksek basınçlı küresel vanaların ve çek valflerin (LNG boru hatları için kriyojenik vanalar gibi) korozyon direncini ve sızdırmazlığını tespit edin.
• Nükleer enerji endüstrisi: Emniyet vanaları ve izolasyon vanalarının sismik performansının doğrulanması (deprem koşullarında basınç kararlılığının simüle edilmesi).
• Yüksek basınçlı boru hattı mühendisliği: Ultra yüksek basınç koşulları altında yırtılma riskini önlemek için, PN1000 sürgülü vanaların kabuk mukavemetini montajdan önce tekrar test edin.
• Vana araştırma ve geliştirme: Yüksek basınç vanalarının tasarımını optimize etmek için yeni sızdırmazlık malzemelerinin (metal körük gibi) ömür testi.

Teknik Parametreler

Test nesneleri ve muayene öğeleri

Test nesneleri:

Yüksek basınç flanş vanaları (sürgülü vanalar, stop vanaları, küresel vanalar, PN ≥ 100)

Uçtan kaynaklı vanalar (örneğin elektrik santralleri için yüksek sıcaklık ve yüksek basınç vanaları)

Dişli emniyet vanaları (kompresör baypas vanaları gibi)

Özel çalışma koşulu vanaları (korozyona dayanıklı, darbeye dayanıklı ve düşük sıcaklık vanaları)

Muayene kalemleri:

Kabuk mukavemet testi: Nominal basıncın 1,5 katı, 30 dakika, deformasyon yok, sızıntı yok.

Mühür testi:

Üst conta: Nominal basıncın 1,1 katı, sızıntı ≤ 0,1 mL/dak (DN50).

Sızdırmazlık yüzeyi: Kabarcık yöntemi tespiti, sürekli kabarcık oluşmaz (eşdeğer sızıntı ≤ 0,05 mL/dak).

Hava sızdırmazlık testi: 0,6 MPa hava basıncı, 60 dakika basınç koruması, basınç düşüşü ≤ %0,2.

Üst basınç uyum testi: Farklı test basınçları altında minimum sızdırmazlık kuvvetinin hesaplanması (sıkma verimliliğinin optimizasyonu).

Yorulma testi: 1000 çevrim basınçlandırma, sızdırmazlık yüzeyi aşınması ≤ 0,05mm.
