Ürün Tanıtımı

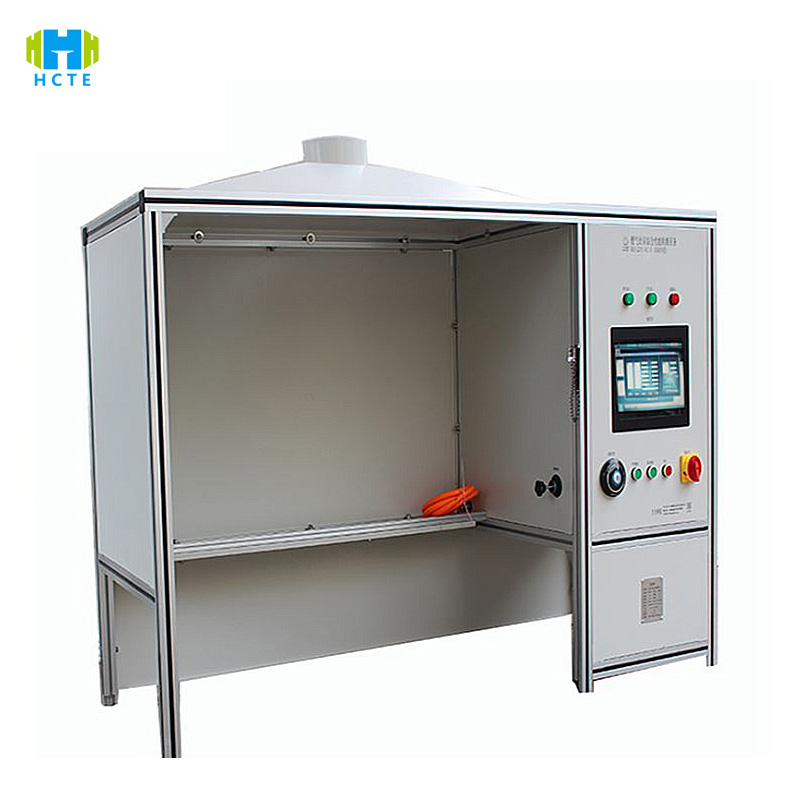

HH-ZJ-507, çok istasyonlu akıllı algılama ve tam sahne simülasyonu yoluyla gaz sobalarının performansını ve güvenliğini doğru bir şekilde doğrulayabilir:

• Çok istasyonlu verimli algılama: 6 grup bağımsız test istasyonu (isteğe bağlı olarak 12 istasyona kadar), gömülü ve masaüstü sobaların senkron algılamasını destekler, her istasyon grubu gaz türünü (doğal gaz/sıvılaştırılmış gaz/yapay gaz), basıncı (5-30 kPa) ve test süresini (0-24 saat) bağımsız olarak ayarlayabilir ve algılama verimliliği %50 oranında artırılmıştır.
• Akıllı ölçüm ve kontrol sistemi: 10 inç renkli dokunmatik ekran (Çince ve İngilizce anahtarlama) tek tuşla test sürecini başlatır, PLC kütle akış ölçeri (doğruluk ±% 0,5 FS) ve kızılötesi termal görüntüleyiciyi bağlar, alev sıcaklığının (çözünürlük ±1℃), ısı yükünün (hata ≤% 2), CO emisyonlarının (0-1000ppm) ve diğer 30'dan fazla parametrenin gerçek zamanlı izlenmesi.
• Güvenlik performans doğrulaması: Dahili gaz kaçağı izleme (doğruluk 0,01L/saat), otomatik ateşleme başarı oranı (≥%99), alev sönme koruma cihazı (gaz kaynağı 60 saniye içinde kesilir) test modülü, geri tepme ve gaz kaçağı gibi riskleri önlemek için GB 16410 Madde 7.9.1 güvenlik gereksinimleri doğrultusunda.
• Veri izlenebilirliği ve raporlama: Dahili 128G bellek, otomatik termal verimlilik eğrisi oluşturma, CO emisyon trendi grafiği, USB/Ethernet aktarımını ve ana bilgisayar yazılım analizini destekler (CSV/PDF formatıyla uyumludur), ISO 9001 kalite izlenebilirliği ve CE sertifikasyon gereksinimlerini karşılar.

Ürün Özellikleri

Tam standart uyumluluk

• GB 16410 (ev tipi gaz sobaları), IEC 60335-2-17 (mutfak aletleri güvenliği), EN 30-1 (gaz sobası enerji verimliliği) ve termal performans, güvenlik koruması, enerji verimliliği seviyesi tam algılama öğelerini kapsayan diğer 10 yerel ve yabancı standardı destekler.
• Çeşitli gaz tiplerine adapte edilebilir: doğal gaz (12T/10T), sıvılaştırılmış gaz (20Y), yapay gaz (5R/6R) ve gaz bileşimi simülasyon modülü aracılığıyla doğru oran elde edilir.

Yüksek hassasiyetli tespit teknolojisi

• Isıl verimlilik testi, ulusal standart GB 16410 Madde 5.1.1 gereksiniminden (±%2) daha iyi olan ±%1'lik bir doğrulukla çift termokupl yöntemini (kaviteden önce/sonra sıcaklık ölçümü) benimser.
• Hava sızdırmazlık test basınç aralığı 5-30kPa'dır (çözünürlük 0,1kPa) ve kaçak tespit doğruluğu 0,05L/saat olup, EN 30-2-3 Madde 5.3.2'nin sıkı sızdırmazlık gereksinimlerini karşılamaktadır.

Akıllı veri yönetimi

• Dokunmatik ekran, tek istasyonlu SPC istatistiklerini (CPK değeri, proses yeterlilik endeksi gibi) gerçek zamanlı olarak görüntüler ve anormal veriler (standartları aşan CO gibi) otomatik olarak kırmızı renkle işaretlenir ve sesli ve görsel alarmı tetikler.
• Farklı bölgelerdeki gaz bileşenlerine karşılık gelen tespit parametreleri gibi test planlarının toplu olarak içe aktarılmasını destekleyerek tekrarlanan ayar süresini %30'dan fazla azaltır.

Güvenli ve kullanımı kolay tasarım

• Test odası patlamaya dayanıklı cam ve paslanmaz çelik çerçeve (koruma seviyesi IP54) kullanır ve test egzoz gazını hızlı bir şekilde boşaltmak için bağımsız bir egzoz sistemi (hava hacmi 1500m³/h) ile donatılmıştır.
• Otomatik ateşlemeli robot kolu (konumlandırma hassasiyeti ±1mm), çeşitli soba göz yapıları için uygundur ve fikstür değiştirme süresi 5 dakikadan azdır, bu da manuel kullanım hatalarını azaltır.

Uluslararası referans standartları

• GB 16410-2020: Ev tipi gaz sobaları (Madde 5.1 Isı verimliliği; Madde 5.3 Hava sızdırmazlığı; Madde 5.4 Güvenlik cihazları).
• IEC 60335-2-17:2017: Ev tipi ve benzeri elektrikli cihazlar - Güvenlik - Bölüm 2-17: Ocaklar, pişirme yüzeyleri, fırınlar ve benzeri cihazlar için özel gereklilikler (Madde 11 Sıcaklık artış testi; Madde 15 Nem direnci).
• EN 30-1:2018: Gaz yakan cihazlar - Pişiriciler - Bölüm 1: Güvenlik ve performans (Ek B termal verimlilik hesaplaması; Ek C baca gazındaki CO içeriği).
• ANSI Z21.1-2020: Gaz Yakan Cihazlar için Amerikan Ulusal Standardı (Madde 8 yanma performansı; Madde 10 güvenlik kontrolü).
• CSA 2.1-19: Gazla çalışan pişirme cihazları (Madde 9 tutuşma performansı; Madde 12 alev sönme koruması).

Ürün kullanımı

• Ocak üretimi: Ürünlerin GB/IEC standartlarına uygunluğunu sağlamak için üretim hattının tam denetimi/numuneleme denetimi (örneğin ankastre ocakların ısı yükü tutarlılığı, masaüstü ocakların ateşleme başarı oranı).
• Kalite kontrol ve belgelendirme kuruluşu: CE, CCC ve UL sertifikasyonu için gerekli test raporlarını sağlar ve CO'nun standardı aşması ve termal verimliliğin standardı karşılamaması gibi hata analizlerini destekler.
• E-ticaret ve marka sahipleri: Ürün tanıtım parametrelerini doğrulayın (örneğin "ısı verimliliği ≥ %63" ifadesinin doğruluğu) ve enerji verimliliği etiketleri ve güvenlik sertifikasyonu için veri desteği sağlayın.
• Bilimsel araştırma kurumları: Yeni brülör tasarımlarının yanma verimliliğinin test edilmesi, düşük CO emisyonlu teknolojilerin (tam ön karışımlı yanma ile atmosferik yanma gibi) karşılaştırmalı çalışmaları.

Teknik Parametreler

Test nesneleri ve test öğeleri

Test nesneleri:

Ev tipi gaz sobaları (gömme, tezgah üstü, ankastre ocaklar)

Ticari gaz sobaları (Çin pişirme sobaları, toprak kap sobaları)

Gazlı fırınlar, gazlı su ısıtıcıları (isteğe bağlı modüller)

Test maddeleri:

Isıl performans:

Isı yükü (nominal ısı akışı, hata ≤2%)

Isıl verimlilik (GB 16410, birinci seviye enerji verimliliğinin ≥%63 olmasını gerektirir)

Alev kararlılığı (alev ayırma, geri tepme testi)

Güvenlik performansı:

Hava sızdırmazlığı (nominal basıncın 1,5 katında sızıntı yok)

Alev arızası koruma cihazı (vana kapanma süresi ≤60s, GB 16410 Madde 5.4.3)

Elektriksel güvenlik (toprak direnci ≤0,1Ω, yalıtım direnci ≥2MΩ)

Emisyon performansı:

CO emisyonları (≤%0,05, EN 30-1 standardı)

NOx emisyonları (isteğe bağlı algılama modülü)

Performans:

Ateşleme başarı oranı (10 ardışık kez ≥9 başarılı ateşleme)

Çalışma kuvveti testi (düğme/anahtar gücü 1-5N)
