Termostat Yaşlanma Test Ekipmanı 10 Bağımsız Sıcaklık Kontrol İstasyonu Tam Sıcaklık Aralığı Hızlandırılmış Yaşlanma

Termostat Yaşlanma Test Ekipmanı 10 Bağımsız Sıcaklık Kontrol İstasyonu Tam Sıcaklık Aralığı Hızlandırılmış Yaşlanma

Ürün Tanıtımı

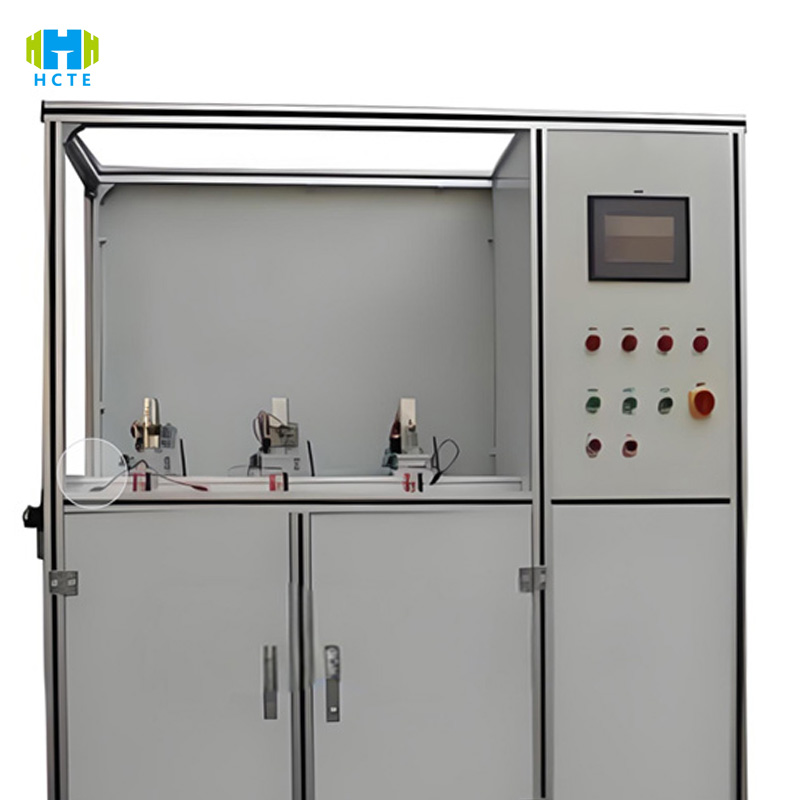

HH-WL-508, termostat performansının verimli bir şekilde doğrulanması için çok istasyonlu bağımsız kontrol ve hassas yaşlanma simülasyon teknolojisini kullanır:

▎10 istasyonlu paralel yaşlandırma sistemi

• Bağımsız ölçüm ve kontrol yetenekleri: 10 grup bağımsız istasyon senkronize olarak çalışır (5 üst istasyon + 5 alt istasyon), her grup 0-999.999 çevrim ön ayarını destekler (çözünürlük 1 kez), her türlü mekanik/elektronik/akıllı termostat için uygundur, tek cihazın günlük işlem kapasitesi 2000+'e ulaşır ve algılama verimliliği %70 oranında artırılır.
• Hızlı sıkıştırma tasarımı: Pnömatik itmeli kelepçe (ayarlanabilir basınç 20-50N), termostat konumlandırmasını 5 saniye içinde tamamlar (φ15-φ50mm özelliklerine uyarlanabilir), Midea, Haier ve diğer markaların ani sıçrama ve sıvı genleşme termostatlarıyla uyumludur.

▎Tam sıcaklık aralığında hızlandırılmış yaşlanma simülasyonu

• Sıcaklık kontrolü: Bağımsız sıcak hava tabancası (ısıtma oranı 5℃/s) 85℃ yüksek sıcaklık simülasyonunu gerçekleştirir, sıcaklık düzgünlüğü ±1,5℃ (GB/T 2423.2 standardı); yan basınçlı hava zorlamalı soğutma (0,4-0,8 MPa hava basıncı), -25℃ düşük sıcaklık tepki süresi ≤30s, su ısıtıcısının kuru yanma korumasının aşırı çalışma koşullarını simüle eder.
• Döngü doğruluğu: test hızı 1-10 kez/dakika ayarlanabilir (çözünürlük 0,1 kez/dakika), ısıtma-soğutma-durdurma döngüsünün hassas kontrolü (minimum döngü 6 saniye), IEC 60730 Madde 15.3 eylem ömrü test gereksinimlerini karşılar.

▎Akıllı ölçüm ve kontrol ve arıza teşhisi

• Otomatik karar: Endüstriyel kamera termostat kontaklarının durumunu gerçek zamanlı olarak izler, tetik tepki süresi >5s olduğunda veya hiçbir işlem yapılmadığında otomatik olarak kırmızı alarmı işaretler, bilgisayar sistemi manuel yanlış kararları önlemek için yeterliliği otomatik olarak değerlendirir (doğruluk >%99).
• Veri yönetimi: 128 GB solid-state sabit disk, her iş istasyonunun sıcaklık eğrisi, eylem sayısı, tepki süresi vb. gibi 30'dan fazla parametreyi kaydeder, zaman damgalı CSV/PDF raporları oluşturur (MES sistem yerleştirmeyi destekler) ve veri izlenebilirlik süresi 10 yıla kadardır.

▎Güvenlik ve güvenilirlik tasarımı

• Donanım koruması: Aşırı yük koruma cihazı, dahili kaçak devre kesici (tepki süresi) ile çift katmanlı yalıtım boşluğu (yüzey sıcaklığı ≤45℃) <0,1sn) ve yanıcı gaz sensörü (sadece elektronik termostat test senaryosu), EN 61010-1 elektrik güvenlik standardına uygundur.
• Yedeklilik tasarımı: Ana ve yedek gaz kaynaklarının otomatik olarak değiştirilmesi (gaz basıncı düştüğünde yedek boru hattının başlatılması) <0,4 MPa) büyük ölçekli seri üretim örneklemesinin ihtiyaçlarına uyum sağlayarak, kesintisiz 7x24 saat sürekli yaşlanmayı garanti eder.

Ürün Özellikleri

• Çok istasyonlu paralel: Bağımsız sayım ve sıcaklık kontrolüne sahip 10 istasyon, farklı termostat modellerinin eş zamanlı test edilmesini destekler ve küçük parti ve çok çeşitli Ar-Ge ihtiyaçlarına uyum sağlar.
• Aşırı sıcaklık aralığı kapsamı: -25℃ düşük sıcaklıkta başlatma + 85℃ yüksek sıcaklık dayanıklılık testi, ev aletlerinin tüm sahne uygulama sıcaklığını kapsar ve GB 14536.1'in sıcaklık direnci gereksinimlerini karşılar.
• Akıllı karar verme: Pnömatik sıkıştırma + görsel tanıma, uygunluğu otomatik olarak değerlendirir, manuel müdahaleyi azaltır ve geleneksel ekipmanlara kıyasla tespit verimliliğini %50 oranında artırır.
• Hızlandırılmış yaşlanma: Dakikada 10 kez yüksek frekanslı çevrim testi, 1 milyon ömür test çevrimi 72 saate kısaltıldı, erken arızaya hızla maruz kalındı.
• Güvenlik uyarısı: Arıza sesi ve ışık alarmı + otomatik kapanma koruması, temas yapışması ve kabuk deformasyonu gibi 4 tip anormalliğin gerçek zamanlı izlenmesi, >%98 uyarı doğruluk oranı ile.

Uluslararası referans standartları

Performans testi:

• GB 14536.1-2017 "Ev ve benzeri amaçlar için elektrikli otomatik kontroller Bölüm 1: Genel gereksinimler" Madde 15: Eylem ömrü test yöntemi; Madde 17: Sıcaklık direnci test prosedürü.
• IEC 60730-2-9:2018 "Elektrikli otomatik kontroller Bölüm 2-9: Sıcaklığa duyarlı kontrolörler için özel gereksinimler" Bölüm 5.1: Sıcaklık ayar noktası doğruluk testi; Bölüm 7.2: Kuru yanma koruması tepki süresi doğrulaması.

Çevresel test:

• GB/T 2423.1-2022 "Düşük sıcaklık testi" (Ab maddesi: -25℃ depolama testi)
• GB/T 2423.2-2022 "Yüksek sıcaklık testi" (Bb maddesi: 85℃ sürekli çalışma testi)

Güvenlik sertifikası:

• UL 1996:2020 "Ev Termostatları için Güvenlik Standardı"
• Madde 6: Elektriksel yalıtım testi; Madde 9: Anormal sıcaklık artışı koruma fonksiyonu doğrulaması

Test nesneleri ve test öğeleri

test nesneleri

• Ev tipi su ısıtıcı termostatı (depolama tipi/anlık tip).
• Mutfak aletleri termostatı (fırın, mikrodalga fırın, kahve makinesi).
• Merkezi klima termostatı (mekanik/elektronik).
• Endüstriyel ekipman sıcaklık şalteri (sıcaklık sınırlayıcı, aşırı ısınma koruyucusu).

test öğeleri

• Eylem performansı: tetik sıcaklık doğruluğu (±0,5℃), sıfırlama sıcaklık farkı (≤5℃), temas direnci (≤50mΩ).
• Ömür testi: 1 milyon başlatma-durdurma çevrimi (eylem sürelerinin hatası ≤%0,1), yüksek frekanslı çalışmada temas aşınma derecesi (temas basıncı zayıflaması ≤%10).
• Çevresel uyumluluk: -25℃ düşük sıcaklıkta başlatma (30 saniye içinde tetikleme), 85℃ yüksek sıcaklığa dayanıklılık (yapışmadan 48 saat boyunca sürekli çalışma), %95 RH nem geçirmezlik testi.
• Güvenlik performansı: kuru yanma koruması tepki süresi (≤5s), aşırı yük akımı koruması (nominal akımın 1,5 katında 30s içinde bağlantı kesme), yalıtım direnci (≥10MΩ).
• Güvenilirlik: titreşim dayanıklılığı (10-50Hz tarama frekansı, ivme 10m/s²), tuz püskürtme korozyonu (paslanma olmadan 24 saatlik NSS testi).
