Ürün Tanıtımı

• Güç uyarlanabilirliği: 0-40kW, duvar tipi kazanlar (18-30kW), ayaklı ısıtma fırınları (30-40kW) için uygundur, doğal gazı (12T/10T), sıvılaştırılmış gazı (20Y) tam gaz kaynağı testini destekler, farklı hava basıncı ortamlarında (500-3500Pa) yanma kararlılığını simüle eder.
• Çevresel simülasyon: su sıcaklığı ayarı 5-95℃ (doğruluk ±0,5℃), oda sıcaklığı 5-45℃, su sertliği simülasyonu (0-1000ppm) ile ısıtma fırınının kireç önleme yeteneğini karmaşık çalışma koşulları altında doğrulayın.
• Isıl performans: Isıl verimlilik testi (çift termokupl yöntemi, doğruluk ±%1), yük ayarlama oranı (maksimum/minimum ısı girişi ≥3:1), baca gazı bileşim analizi (CO≤300ppm, NOx≤50ppm).
• Isıtma suyu/sıcak kullanım suyu çift devre tespiti: ısıtma suyu akış hızı 0-30L/dak (doğruluk %1), banyo suyu akış hızı 0-20L/dak (doğruluk %0,5), GB 25034 Madde 6.5.1 çift devre test gereksinimlerine uyarlanmıştır.
• Güvenlik performansı: hava sızdırmazlık tespiti (15 dakika boyunca çalışma basıncının 1,5 katı, sızıntı ≤0,01L/h), gaz vanası tepki süresi (açık/kapalı ≤50ms), aşırı ısınma koruması (95℃ otomatik kapanma).
• Elektriksel güvenlik: Toprak direnci ≤0,1Ω, izolasyon dayanım gerilimi 1800Vdc/1dak, EN 61326-1 elektromanyetik uyumluluk gerekliliklerine uygundur.
• Çalışma arayüzü: Dahili 8 ana test şablonuna sahip (CE sertifikası tam öğeleri, Energy Star enerji verimliliği testi gibi) 12 inç endüstriyel sınıf dokunmatik ekran (Çince ve İngilizce anahtar), tek tıklamayla başlatma işlemi, parametre ayarlama süresi %50 oranında kısaltılmıştır.
• Veri yönetimi: 128G solid-state hard disk otomatik olarak PDF raporları üretir (SPC kontrol çizelgeleri ve enerji verimliliği oranı belirleme dahil), USB/Ethernet aktarımını ve MES sistem yerleştirmeyi destekler ve veri izlenebilirlik süresi 10 yıla kadardır.
• Hızlı sıkıştırma: Pnömatik hızlı serbest bırakma kelepçesi, DN20-DN50 arayüz değişimini 5 dakika içinde tamamlar ve Navien ve Vaillant gibi markaların duvara monte/zemin tipi ısıtma fırınlarıyla uyumludur.

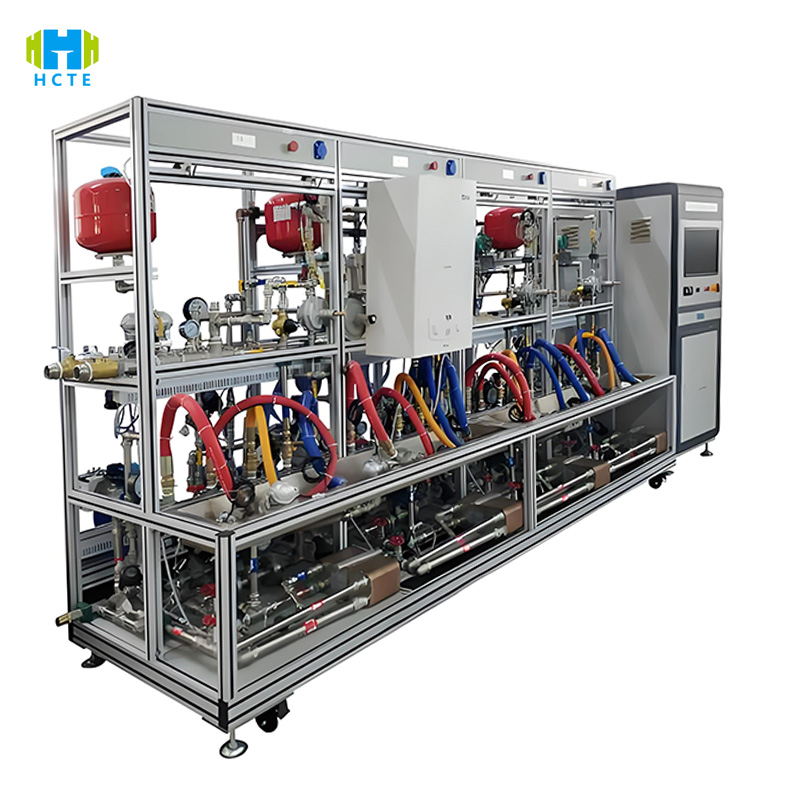

• Çok istasyonlu paralel: Standart 6 istasyonlu bağımsız test (isteğe bağlı 12 istasyon), tespit verimliliği %80 oranında artırılmıştır, yıllık üretimi 100.000 üniteden fazla olan üretim hatları için tam muayene/örnekleme muayene gereksinimlerini destekler.

Ürün özellikleri

• Almanya'dan ithal gaz kütle akış ölçer (±0,5% FS), platin dirençli sıcaklık sensörü (±0,3℃), CNAS tarafından kalibre edilmiş, ulusal standartlardan daha iyi
• Bağımsız ısıtma/banyo su modülü, ikili sistem performansının eşzamanlı tespiti, üst düzey duvara monte kazan kompleksi çalışma durumu doğrulaması için uygundur
• Dahili GB 25034, EN 677, CSA 4.9 ve diğer 12 uluslararası standart, birden fazla sertifikasyon için gerekli veri raporlarını otomatik olarak oluşturur
• Yanma eğrisi dalgalanmalarının gerçek zamanlı analizi, gaz valfi sıkışması ve ısı eşanjörü ölçeklenmesi gibi 8 tip arızanın %98'den fazla teşhis doğruluğu ile tespiti
• Çıkarılabilir gaz/su modülü, doğal gaz/sıvılaştırılmış gaz arasında hızlı geçişi destekler ve küresel pazardaki gaz kaynakları arasındaki farklılıklara uyum sağlar

Uluslararası referans standartları

• GB 25034-2020 "Gazlı Sıcak Su Kazanı" Madde 6.5: Isıl verimlilik testi; Madde 6.6: Hava sızdırmazlık ve emniyet cihazı testi.
• EN 677:2018 "Gazlı Isıtma Kazanları İçin Enerji Verimliliği Standardı" Ek A: Isıl verimlilik hesaplama yöntemi; Ek B: Bekleme gücü tüketim testi (≤1W).
• CSA 4.9-19 "Gazlı Isıtma Ekipmanları İçin Güvenlik Standardı" Madde 7: Yanma performansı testi; Madde 10: Otomatik güvenlik kontrol cihazlarının doğrulanması.
• EN 61326-1:2013 "Ölçüm, kontrol ve laboratuvar kullanımı için elektrikli ekipmanlara ilişkin elektromanyetik uyumluluk gereklilikleri" Bölüm 4: Radyo frekansı girişim sınırları (Sınıf B); Bölüm 5: Elektrostatik deşarj bağışıklığı.
• ISO 9001:2015 “Kalite Yönetim Sistemi” Madde 7.1.5: Ekipman kalibrasyonunun izlenmesi ve veri izlenebilirliği gereklilikleri.

Test nesneleri ve test öğeleri

Temel test nesneleri:

• Ev tipi duvar tipi gazlı ısıtma fırını (18-30kW).
• Yer tipi gazlı ısıtma fırını (30-40kW).
• Ticari modüler ısıtma fırını (opsiyonel yüksek voltaj modülü gereklidir).

Çekirdek test öğeleri

• Isıl performans: Isıl verim, yük ayarlama oranı, baca gazı bileşimi (CO/NOx), ısı kayıp oranı.
• Enerji verimliliği değerlendirmesi: bekleme gücü tüketimi (Energy Star ≤1W), sıcak su çıkış verimliliği, kısmi yük verimliliği (EN 677 gereksinimleri).
• Güvenlik performansı: hava sızdırmazlığı, gaz vanası kaçağı, alev sönme koruması tepki süresi (≤30s), aşırı ısınma koruması sıcaklığı (95℃±2℃).
• Güvenilirlik: 1000 başlatma-durdurma çevrimi testi, su kireçlenmesi simülasyonu (500 saat boyunca 1000ppm sertlikte çalışma), titreşim dayanıklılığı (10-50Hz).
• Çevresel uyumluluk: düşük basınçta çalıştırma (nominal basıncın %85'i), yüksek irtifada yanma testi (0-3000m), düşük sıcaklıkta çalıştırma (5℃ ortam soğukluğunda çalıştırma).
• Elektriksel performans: toprak direnci, yalıtım dayanım gerilimi, elektromanyetik uyumluluk (radyasyon bozukluğu ≤40dBμV/m).
