Gazlı Su Isıtıcısı Test Cihazı 30kw Termal Verimlilik ±1% Iec60335

Gazlı Su Isıtıcısı Test Cihazı 30kw Termal Verimlilik ±1% Iec60335

Ürün Tanıtımı

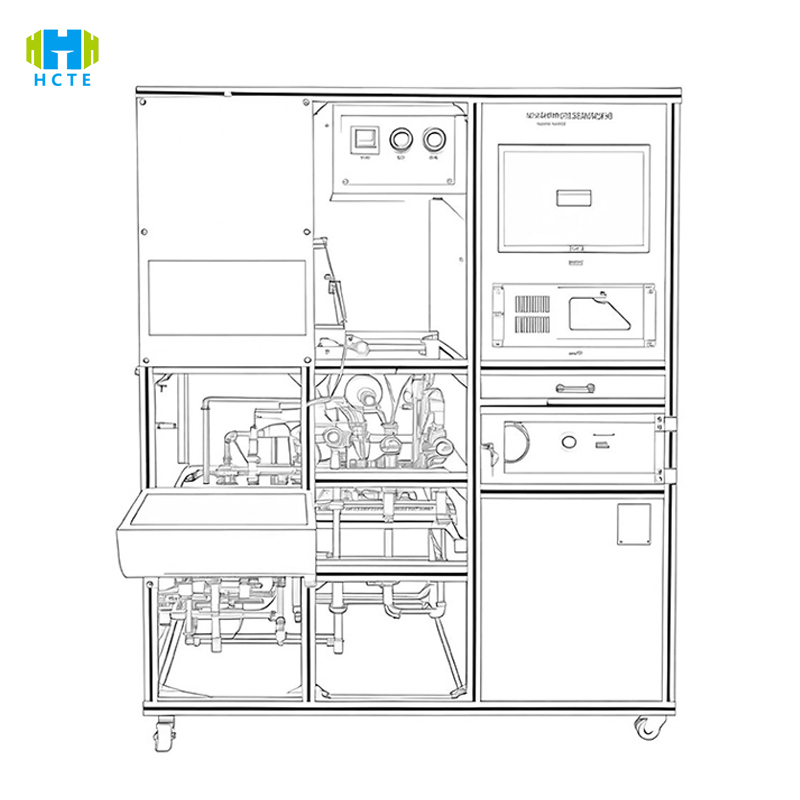

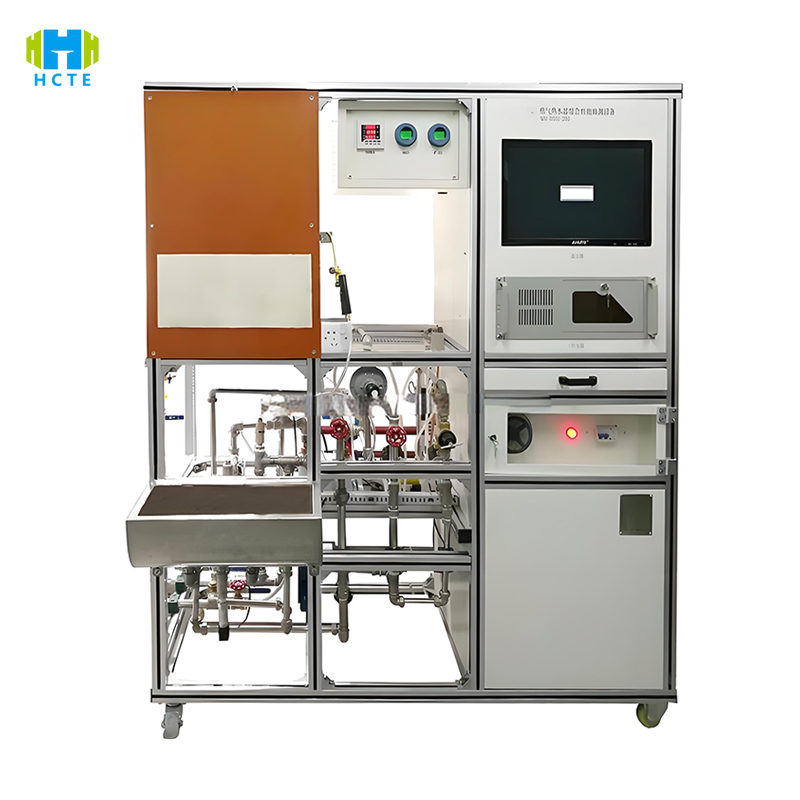

HH-RR-503, gazlı su ısıtıcısının performansının doğru değerlendirilmesi ve verimli kalite denetiminin sağlanması için tam güç kapsamı ve akıllı ölçüm ve kontrol teknolojisini kullanır:

1. Tam çalışma koşulu simülasyon testi

• Güç aralığı: 0-30kW, ev tipi ani su ısıtıcıları, hacimsel su ısıtıcıları (doğal gaz/sıvılaştırılmış gaz/üretilmiş gaz) için uygundur, nominal ısı yükünü, minimum/maksimum ısı girişi testini destekler (GB 6932 Madde 5.1 gereksinimleri).
• Çevresel simülasyon: su sıcaklığı ayarı 10-90℃ (doğruluk ±0,5℃), hava basıncı dalgalanması ±%15 anma basıncı, farklı bölgesel su kalitesi ve hava basıncı ortamlarında çalışma kararlılığını simüle eder.

2. Çok boyutlu algılama yetenekleri

• Isıl verim testi (çift termokupl yöntemi, doğruluk ±%1), sıcaklık artış hızı (0-60℃/dak, çözünürlük 0,1℃/s), ısı yükü homojenliği (sapma ≤%2).
• Baca gazı bileşimi analizi (CO/NOx konsantrasyonu, çözünürlük 1ppm), GB 30720 enerji verimliliği derecelendirme sertifikasyon gereksinimlerine uyarlanmıştır.
• Hava sızdırmazlık tespiti (30 dakika boyunca çalışma basıncının 1,5 katı, sızıntı ≤0,01L/h), alev sönme koruma cihazı tepki süresi (≤60s, IEC 60335-2-34 Madde 15).
• Elektriksel güvenlik testi: toprak direnci (≤0.1Ω), izolasyon dayanım gerilimi (arıza olmadan 1800Vdc/1dk).

3. Akıllı ölçüm ve kontrol sistemi

• Çalışma arayüzü: 5 dahili test şablonuna sahip 10 inç renkli dokunmatik ekran (Çince ve İngilizce anahtarlama), (CCC sertifikalı tam ürün algılama, Energy Star enerji verimliliği testi gibi), tek tıklamayla başlatma işlemi, parametre ayarlama süresi %40 oranında kısaltılmıştır.
• Veri yönetimi: 64G şifreli depolama, otomatik olarak PDF raporları üretir (SPC kontrol çizelgeleri dahil), USB/Ethernet dışa aktarımını ve MES sistem yerleştirmeyi destekler ve ISO 9001 kalite izlenebilirlik gereksinimlerini karşılar.

4. Verimli üretim hattı adaptasyonu

• Hızlı sıkıştırma: Pnömatik sıkıştırmalar DN15-DN50 arayüz değişimini 3 dakika içinde tamamlar, Navien ve Rheem gibi markaların dikey/yatay su ısıtıcılarıyla uyumludur.
• Çok istasyonlu tasarım: Standart 4 istasyonlu paralel test (isteğe bağlı 8 istasyon), tespit verimliliği %60 oranında artırılmıştır, montaj hattının tam muayene/numune alma muayene gereksinimlerine uyarlanmıştır.

Ürün Özellikleri

• Almanya ithal gaz akış ölçer (±0,5% FS), su sıcaklık sensörü (±0,3℃), CNAS tarafından kalibre edilmiş, ulusal standartlardan daha iyi.
• 4 bağımsız kontrol istasyonu, tek bir cihazın günlük tespit kapasitesi 200+ üniteye kadar ulaşıyor, yıllık üretimi 500.000 üniteyi aşan üretim hatları için uygun.
• Dahili GB 6932, IEC 60335, Energy Star test prosedürleri, birden fazla sertifikasyon için gerekli veri raporlarını otomatik olarak oluşturur.
• Yapay zeka algoritması, eksik yanma (CO standardı aşıyor) ve anormal su akışı gibi 7 tip arızayı %95'in üzerinde teşhis doğruluğu ile belirler.
• Doğal gaz (12T/10T) ve sıvılaştırılmış gaz (20Y) arasında geçişi destekler, donanım değişimi gerektirmez, küresel pazar ihtiyaçlarına uyum sağlar.

Uluslararası referans standartları

• GB 6932-2015 "Evsel Gazlı Anlık Su Isıtıcıları" Madde 5.1: Isıl verimlilik test yöntemi; Madde 5.3: Hava sızdırmazlık test basıncı ve yargısı.
• IEC 60335-2-34:2018 "Ev ve Benzeri Elektrikli Ev Aletleri Güvenliği Bölüm 2-34: Su Isıtıcıları için Özel Gereksinimler" Madde 11: Sıcaklık artış testi; Madde 15: Nem direnci testi.
• Energy Star Programı Gereksinimleri Bölüm 5: Isıl verimlilik ≥%82 (hacimsel)/%90 (anlık); Bölüm 7: Bekleme gücü tüketimi ≤1W.
• ANSI Z21.10.3-2019 "Gazlı Su Isıtıcısı Güvenlik Standardı" Madde 8: Yanma performansı testi; Madde 12: Otomatik güvenlik cihazı doğrulaması.

Teknik Parametreler

Test nesneleri ve test öğeleri

Test nesneleri

• Ev tipi gazlı ani su ısıtıcıları (8-30kW).
• Hacimsel gazlı su ısıtıcıları (10-100L).
• Ticari gazlı su ısıtıcıları (30-100kW, yüksek voltajlı modüller gereklidir).

Test öğeleri

• Isıl performans: ısıl verimlilik, ısı yükü, sıcaklık artış hızı, baca gazı bileşimi (CO/NOx).
• Güvenlik performansı: hava sızdırmazlığı, alev sönme koruması tepki süresi, topraklama direnci, basınç dayanımı.
• Enerji verimliliği değerlendirmesi: bekleme gücü tüketimi, sıcak su çıkış verimliliği (Energy Star sertifikasyon endeksi), yük ayarlama oranı (maksimum/minimum ısı girişi).
• Güvenilirlik: 1000 başlatma-durdurma çevrimi testi, yüksek sıcaklıkta yaşlanma (24 saat boyunca 90℃ sürekli çalışma), su kireçlenmesi simülasyonu (sertlik ≤1000ppm).
• Çevresel uyumluluk: Düşük basınçta çalıştırma (nominal basıncın %85'i), yüksek irtifada yanma kararlılığı (0-3000m irtifa uyumlu).
