Ürün Tanıtımı

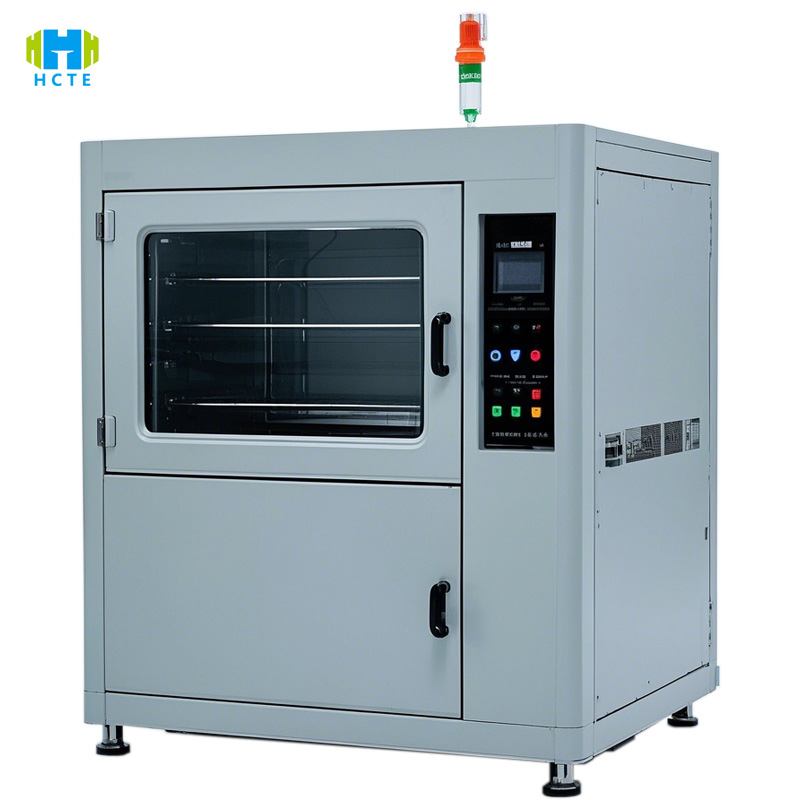

HJ-HAPT-001, elektrikli fırınların performansının kapsamlı bir değerlendirmesini elde etmek için yüksek hassasiyetli bir sıcaklık kontrol sistemi ve çok boyutlu algılama modülleri kullanır:

1. Tam senaryo performans testi: Ev tipi ankastre fırınlar, dikey fırınlar ve ticari fırınlar (hacim 5-100L) için sıcaklık düzgünlüğünü (hata ≤ ± 1,5℃), termal verimliliği (çözünürlük %0,1), yüksüz/yüksüz sıcaklık artışını (oran 0-20℃/dak ayarlanabilir) destekler ve GB/IEC standartlarının gerektirdiği temel göstergeleri kapsar.
2. Akıllı ölçüm ve kontrol sistemi: 7 inç renkli dokunmatik ekran (Çince ve İngilizce geçişli), test planlarının tek tıklamayla ayarlanması (300℃ sürekli yalıtım, periyodik sıcak ve soğuk şoklar gibi), PLC kontrol sistemi bağlantı servo motor ısıtma gücünün ayarlanması (0-20kW), sıcaklık sensörü (doğruluk ±0,3℃) manuel çalışma hatalarını önlemek için boşluk noktası verilerinin gerçek zamanlı geri bildirimi.
3. Güvenlik ve enerji verimliliği ikili doğrulaması: dahili kaçak koruması (tepki süresi < 0,1s), aşırı sıcaklık sigortası (350℃'ye ulaştığında otomatik kapanma) ve kapı contası sıkılık algılama modülü, 24 saatlik bekleme enerji tüketimini kaydederken (doğruluk 0,01kWh), enerji verimliliği seviyesi sertifikasyonu için veri toplanmasını destekler (AB ERP direktifi gibi).
4. Veri izlenebilirliği: 32 GB dahili bellek, sıcaklık-zaman eğrisini, güç dalgalanma spektrumunu, anormal alarm kaydını otomatik olarak oluşturur, USB/Ethernet aktarımını ve ana bilgisayar yazılım analizini destekler (PDF test raporu oluşturur), ISO 9001 kalite izlenebilirlik gereksinimlerini karşılar.

Ürün Özellikleri

Yüksek hassasiyetli sıcaklık kontrol teknolojisi

• PID algoritması + çift termoçift kalibrasyonu (kavitenin ön/orta/arka kısmında 3 noktada sıcaklık ölçümü) benimsenmiştir, sıcaklık kararlılığı ≤±0,5℃ (yük yok), düzgünlük ≤±2% (yük durumu), IEC 60335-2-9 Madde 11 sıcaklık artış testi gereksinimlerine uygundur.
• Isıtma hızı 0 ila 20℃/dk arasında ayarlanabilir, hızlı sıcaklık artışını (hızlı pişirme modunu simüle eder) ve adım adım sıcaklık kontrolünü (termostatın doğruluğunu doğrular) destekler ve farklı fırın tiplerinin test gereksinimlerine uyarlanır.

Çok istasyonlu paralel test

• Standart 2-6 istasyonlu bağımsız odalar (isteğe bağlı olarak 10 istasyona kadar genişletilebilir), her istasyon sıcaklığı, yük gücünü (0-15kW) ve test süresini (0-24 saat) bağımsız olarak ayarlayabilir, böylece toplu test verimliliğini %50'den fazla artırabilir.
• İstasyonlar, termal girişimi önlemek ve tek bir istasyonun test verilerinin bağımsız ve doğru olmasını sağlamak için termal yalıtımlı kaya yünü (termal iletkenlik ≤0,04W/m・K) ile izole edilmiştir.

Tam proje test yetenekleri

• Performans testi: Isı dağılımının homojenliği, sıcaklık geri kazanım süresi, maksimum güç tüketimi (doğruluk ±%0,5).
• Güvenlik testi: toprak direnci (çözünürlük 0.1mΩ), dayanım gerilimi (1800Vdc/1dk), kapı contası sızıntısı (duman yöntemi tespiti).
• Enerji verimliliği değerlendirmesi: bekleme gücü tüketimi, pişirme döngüsü enerji tüketimi (AB enerji verimliliği etiketi A+++ sertifikasını destekler).

Güvenlik koruma tasarımı

• Çift katmanlı temperli cam gözlem penceresi (yalıtım oranı %95), boşluk kabuk sıcaklığı ≤50℃ (yüzey sıcaklık artış testi), acil durdurma düğmesi ve aşırı yük koruma devre kesicisi ile donatılmış, GB 4706.1 Madde 16 elektrik güvenliği gereksinimlerine uygundur.
• Otomatik arıza teşhisi: Anormal ısıtma borusunda gerçek zamanlı alarm (akım dalgalanması >%5), fan durdurma (sıcaklık artış hızı aniden düşer), ekipman kaybını azaltır.

Uluslararası referans standardı

• GB 4706.1-2005: Ev ve benzeri elektrikli cihazlar için genel güvenlik gereklilikleri (Madde 11 sıcaklık artış testi; Madde 16 elektrik yalıtımı).
• IEC 60335-2-9:2014: Ev ve benzeri elektrikli cihazların güvenliği Bölüm 2-9: Izgaralar, fırınlar ve benzeri cihazlar için özel gereklilikler (Madde 11 Normal sıcaklık artışı; Madde 15 Nem direnci).
• GB/T 20835-2007: Elektrikli fırınların performansına ilişkin test yöntemleri (Madde 5 Sıcaklık düzgünlüğü; Madde 6 Isıl verimlilik).
• AB ERP Direktifi: AB Enerji Verimliliği Direktifi (Fırınların bekleme enerji tüketimi ve pişirme verimliliği için test yöntemleri).
• UL 197-2019: Elektrikli fırınlar için Amerikan güvenlik standardı (Madde 7 Aşırı ısınma koruması; Madde 10 Topraklama sürekliliği).

Ürün kullanımı

• Fırın imalatı: Ürünlerin GB/IEC/UL standartlarına uygunluğunu sağlamak için üretim hattının tam denetimi/numuneleme denetimi (gömme fırınların sıcaklık kontrol doğruluğu, ticari fırınların ısı dağılım düzgünlüğü gibi).
• Kalite kontrol ve sertifikasyon kuruluşları: CE, CCC ve ETL sertifikasyonu için gerekli test raporlarını sağlar ve güvenlik kusuru analizini destekler (ısıtma borusu kısa devre riski ve kapı contası arızası tespiti gibi).
• E-ticaret ve marka sahipleri: Ürün tanıtım parametrelerinin (örneğin "250℃'ye kadar ısıtmak için 30 dakika") doğruluğunu doğrulayın ve enerji verimliliği etiketleri ve performans parametresi tabloları için veri desteği sağlayın.
• Bilimsel araştırma kurumları: Yeni yalıtım malzemelerinin (aerojeller gibi) ısı yalıtım etkisinin test edilmesi ve enerji tasarrufu sağlayan ısıtma teknolojilerinin (kızılötesi ısıtma gibi) verimlilik karşılaştırma çalışmaları.

Teknik Parametreler

Test nesneleri ve test öğeleri

Test nesneleri:

Ev tipi fırınlar (gömme, dikey, masaüstü, hacim 5-60L)

Ticari fırınlar (pizza fırınları, ekmek fırınları, hacim 60-100L)

Özel amaçlı fırınlar (patlamaya dayanıklı fırınlar, laboratuvar yüksek sıcaklık kutuları)

Test maddeleri:

Sıcaklık performansı:

Yüksüz/yüksüz sıcaklık artış eğrisi (oda sıcaklığından 300℃'ye kadar gereken süre, doğruluk ±1sn)

Kavite sıcaklık homojenliği (ön/orta/arka arasındaki sıcaklık farkı 3 puan ≤±1,5℃)

Sıcaklık geri kazanım süresi (Kapıyı 30 saniye açtıktan sonra ayarlanan sıcaklığa dönme süresi)

Enerji tüketimi ve enerji verimliliği:

Bekleme gücü (çözünürlük 0,1 W, ERP talimatı ≤0,5 W gereksinimleri doğrultusunda)

Pişirme çevrimi enerji tüketimi (örneğin tost modunda kWh tüketimi)

Isıl verim hesabı (giriş gücünün etkin ısı çıkışına oranı, doğruluk ±%0,5)

Güvenlik performansı:

Topraklama direnci (≤0,1Ω, GB 4706.1 Madde 27)

Yalıtım direnci (≥2MΩ, arıza olmadan 1800Vdc gerilim testine dayanım)

Kapı contası sıkılığı (duman yöntemi ile tespit edilen sızıntı ≤%5)

Dayanıklılık:

Isıtma borusu ömür testi (1000 sıcak ve soğuk çevrimden sonra güç kaybı ≤%10)

Termostat doğruluk sapması (uzun süreli kullanımdan sonra sıcaklık sapması ≤±1℃)
