Ürün Tanıtımı

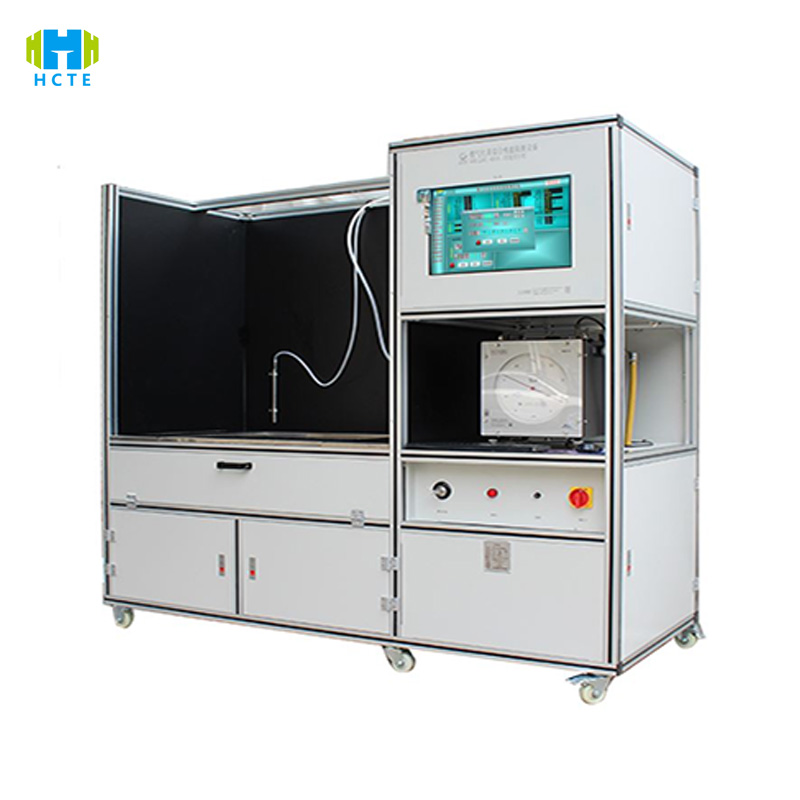

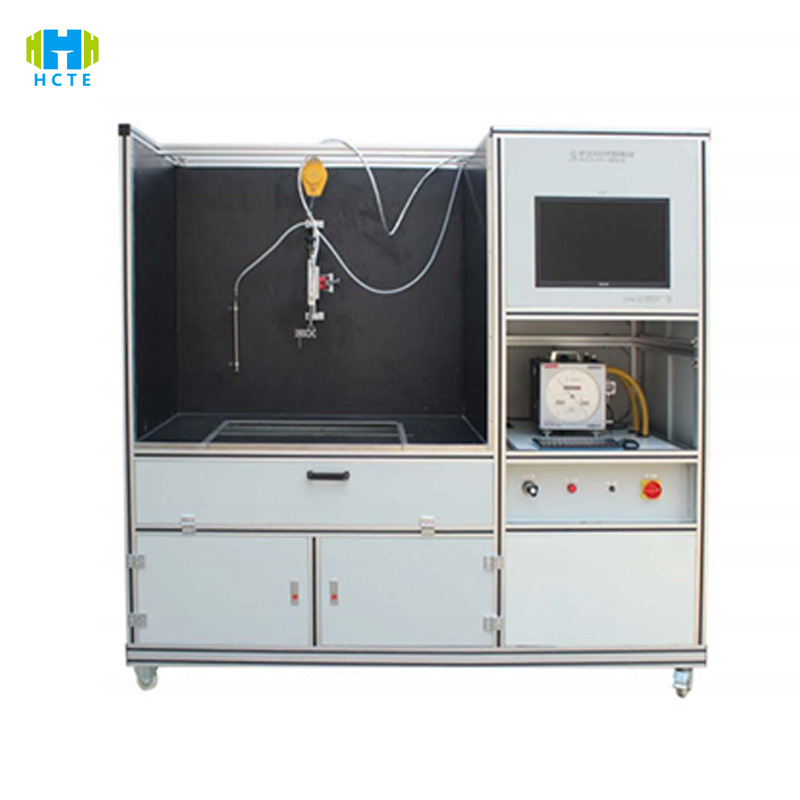

HH-ZJ-507S, laboratuvar düzeyinde hassas tespite odaklanır ve üç temel modül aracılığıyla gaz sobası performansının derinlemesine analizini gerçekleştirir:

▎Tam senaryo performans algılama yeteneği

Isıl performans testi:

Termal yük aralığı 0-5.0kW'tır (çözünürlük 0.01kW), tek brülörlü sobaları, çift brülörlü sobaları ve çok brülörlü sobaları destekler. Doğal gaz (12T/10T) ve sıvılaştırılmış gaz (20Y) gaz kaynakları için uygundur ve gaz basıncı 500-3500Pa (doğruluk ±%0,5 FS) arasında ayarlanır.

Enerji verimliliği seviye testi (seviye 1-3): yanma verimliliği ≥%63 (seviye 3) ila ≥%69 (seviye 1), termal verimlilik hesaplaması %0,1 çözünürlükle GB 16410 Madde 6.5.2 gerekliliklerine uygundur.

Güvenlik ve güvenilirlik:

Alev arızası koruma tepki süresi ≤60s (EN 30-1 Madde 7.2.3), hava sızdırmazlık tespiti (30 dakika boyunca çalışma basıncının 1,5 katı, sızıntı ≤0,01L/h).

Elektriksel güvenlik: Topraklama direnci ≤0,1Ω, yalıtım dayanım gerilimi 1800Vdc/1dak, IEC 60335-2-37 elektrik çarpması önleme gerekliliklerine uygundur.

▎Yüksek hassasiyetli sensör matrisi

Çekirdek algılama modülü:

Gaz kütle akış ölçer (±%0,5 FS): aralık 0-5m³/h, gaz akış dalgalanmalarının gerçek zamanlı izlenmesi (çözünürlük 0,01m³/h).

Kızılötesi ısı akış sensörü (±1% FS): 0-100℃ sıcaklık alanını kapsar, soba yüzeyindeki ısı dağılımını doğru bir şekilde yakalar ve termal verimlilik kaybı noktasını belirler.

Baca gazı analizörü (CO/NOx çözünürlüğü 1ppm): GB 16410 Madde 6.5.3 çevresel algılamayı destekler, sınır aşımı durumunda otomatik alarm (CO＞0,05%).

Çevresel simülasyon:

Rüzgar basıncı simülasyonu 0-1000Pa (doğruluk ±%1 FS), sobanın rüzgar direncini test edin (örneğin 800Pa rüzgar basıncı altında alev kararlılığı).

Nem kontrolü %10-%95 RH (±%1 FS), nemli bir ortamda (≥%98) ateşleme başarı oranını doğrulayın.

▎ Akıllı ölçüm ve kontrol ve veri yönetimi

Operasyon ve analiz:

12 inç endüstriyel dokunmatik ekran (Çince ve İngilizce geçişli), 8 adet dahili test şablonu (CCC sertifikası, Energy Star enerji verimliliği, CE sertifikası tüm ürünler), tek tıkla başlatma işlemi ve parametre ayarlama süresi %50 oranında kısalmıştır.

Laboratuvar Ar-Ge test ihtiyaçlarına göre uyarlanmış, özel test komut dosyalarını (80 kPa'lık plato basıncında tutuşmayı simüle etme gibi) destekler.

Veri izlenebilirliği:

128 GB solid-state sürücü, ısı yükü, akış, baca gazı bileşimi gibi 60'tan fazla parametreyi otomatik olarak kaydeder ve CNAS/CMA bölümleriyle (UN/ECE sertifikalı veri formatları dahil) PDF raporları oluşturur.

Laboratuvar bilgi yönetim sistemleri (LIMS) ile OPC UA protokolünün yerleştirilmesini destekler ve 15 yıla kadar veri izlenebilirlik süresi sağlar.

Ürün Özellikleri

Laboratuvar düzeyinde doğruluk: ±%1 ısı yükü, ±%0,5 enerji verimliliği algılama doğruluğu, ulusal standartlardan 1,2 kat daha iyi, UL/CE gibi uluslararası sertifikasyonların sıkı gereksinimlerine uyarlanmıştır

Tam standart uyumluluğu: GB/EN/CSA gibi 12 uluslararası standart yerleşiktir, otomatik olarak çok dilli raporlar (Çince/İngilizce/Fransızca/İspanyolca) oluşturur, küresel sertifikasyonu destekler

Aşırı çalışma koşulları simülasyonu: 3000 m rakımda düşük basınçlı ateşleme, -10℃ düşük sıcaklıkta başlatma, %85 RH yüksek nemli ortam testi, küresel kullanım senaryolarını kapsar

Yapay zeka akıllı analizi: Makine öğrenimi algoritması, eksik yanma ve nozul tıkanıklığı gibi 7 tür arızayı belirler ve anormal veri uyarısının doğruluğu %98'den fazladır

Modüler tasarım: Hızlı çıkarılabilir gaz/rüzgar basınç modülü, gaz kaynağı anahtarlamasını (doğal gaz → sıvılaştırılmış gaz) 20 dakika içinde tamamlayarak hata ayıklama maliyetlerini azaltır

Uluslararası referans standartları

GB 16410-2020 "Ev tipi gaz sobaları" Madde 6.5: Isıl yük ve ısıl verimlilik test yöntemleri; Madde 7.2: Alev sönme koruma cihazı gereksinimleri.

EN 30-1:2018 "Ev tipi gaz sobalarının güvenliği ve performansı" Madde 5: Yanma performans testi; Madde 7: Güvenlik cihazının tepki süresi.

CSA 1.1-19 "Gaz sobaları güvenlik standardı" Madde 6: Isıl verimlilik hesaplaması; Madde 9: Hava sızdırmazlık test basıncı ve yargısı Energy Star Programı "Ocak Enerji Verimliliği Standardı" Bölüm 4: Isıl verimlilik ≥ %65 (doğal gaz sobası); Bölüm 5: Bekleme gücü tüketimi ≤ 1W.

GB 30720-2014 "Ev tipi gaz sobaları enerji verimliliği sınır değerleri ve enerji verimliliği dereceleri" Seviye 1 enerji verimliliği termal verim ≥ %69 (masa üstü sobalar) tespit işlemi Madde 5.3'e uygundur.

Test nesneleri ve test öğeleri

Çekirdek test nesneleri

Ev tipi tek gözlü gazlı ocak (0,5-3,0 kW).

İki gözlü/çok gözlü gazlı ocak (1,0-5,0 kW).

Ankastre/masa üstü gazlı ocak (doğalgaz/sıvılaştırılmış gaz).

Çekirdek test öğeleri

Isıl performans: anma ısı yükü, ısıl verimlilik, ısı yükü sapması (≤±10%), alev kararlılığı (800Pa rüzgar basınç testi).

Enerji verimliliği değerlendirmesi: enerji verimliliği seviyesi (1-3 seviye), bekleme güç tüketimi, kısmi yük verimliliği (örneğin %50 ısı yükü altında %60 ve üzeri verimlilik).

Güvenlik performansı: hava sızdırmazlığı, alev sönme koruması tepki süresi (≤60s), aşırı ısınma koruma sıcaklığı (95℃±2℃), topraklama direnci (≤0.1Ω).

Çevresel performans: baca gazı bileşimi (CO≤0,05%, NOx≤150ppm), kirletici emisyon konsantrasyonu (GB 16410Madde 6.5.3).

Güvenilirlik: 1000 Ateşleme çevrimi testi (başarı oranı ≥ %99), nozul tıkanıklığı simülasyonu (50μm safsızlık gazıyla 500 saat çalışma).

Çevresel uyumluluk: Düşük basınçta başlatma (nominal basıncın %85'i), yüksek irtifada yanma testi (0-3000m), düşük sıcaklıkta başlatma (-10℃ ortam).
