Ürün Tanıtımı

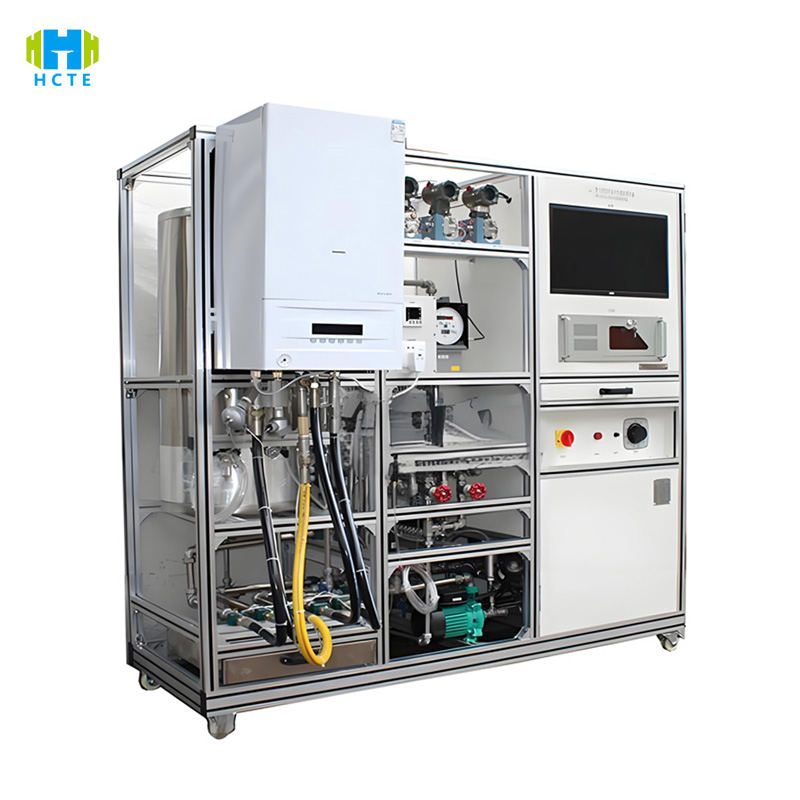

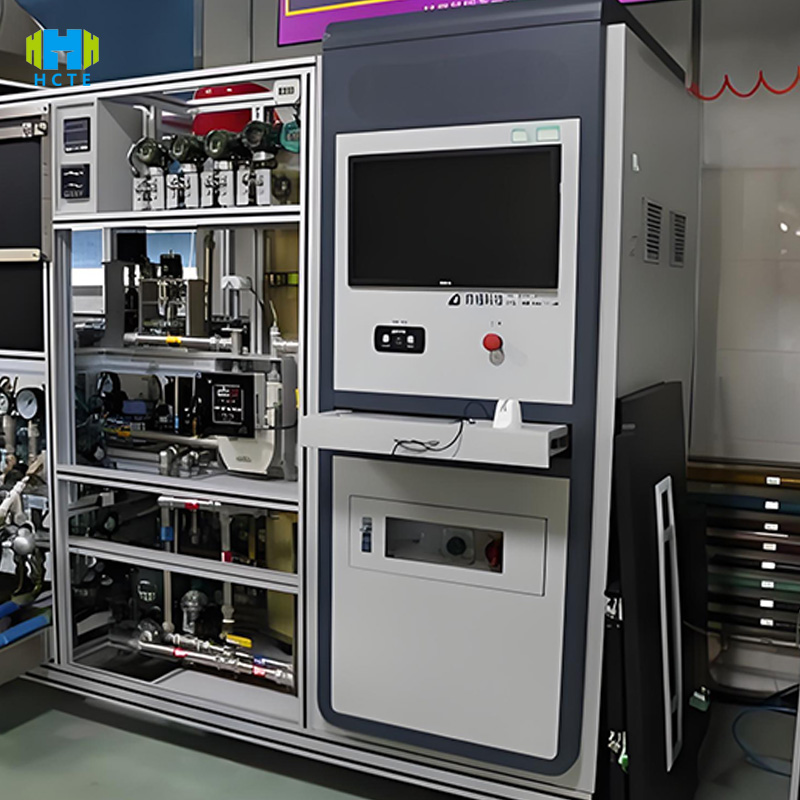

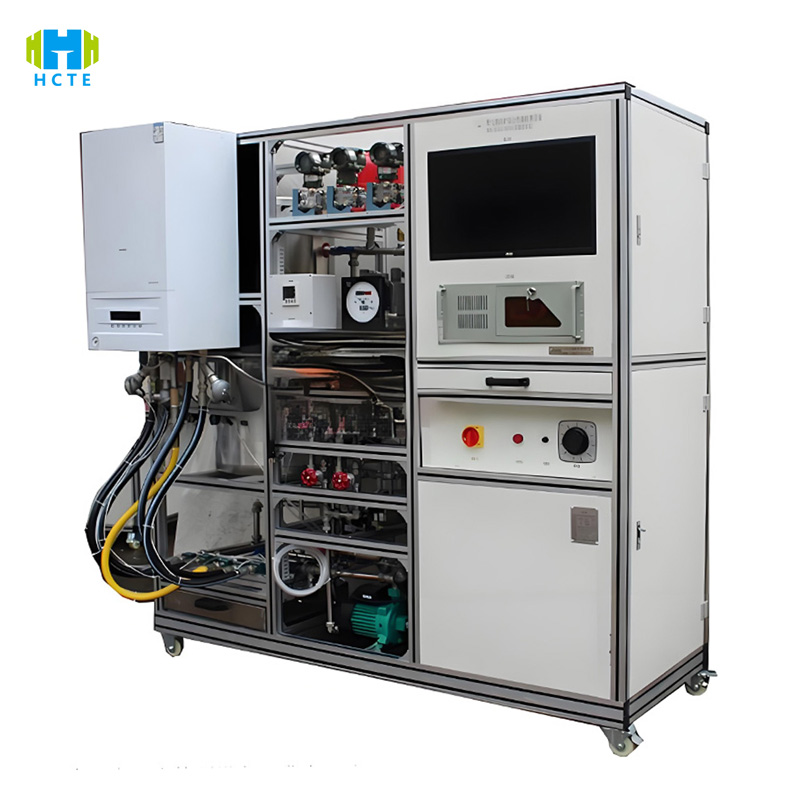

HH-RR-503S, laboratuvar düzeyinde hassas tespite odaklanır ve dört temel modül aracılığıyla gazlı su ısıtıcısının performansının derinlemesine analizini gerçekleştirir:

▎Tam güç segmenti derinlemesine tespiti

Güç ve gaz kaynağı adaptasyonu:

0-40kW, ev tipi (8-30kW) ve ticari (30-40kW) su ısıtıcılarını kapsar, doğal gaz (12T/10T), sıvılaştırılmış gaz (20Y) tam gaz kaynağı, 500-3500Pa gaz basınç ayarı (çözünürlük 10Pa), küresel gaz kaynağı ortamına uyarlanmıştır.

Su kalitesi simülasyon yeteneği:

Sertlik 0-1000ppm, klorür iyonu 0-200ppm ayarlanabilir, akış hızı 0-30L/dak kontrolü ile ısı değiştiricinin kireç önleyici ve korozyon direncini doğrulayın ve GB/T 18870 su kalitesi uyumluluk testi gereksinimlerini karşılayın.

▎Çok boyutlu performans analizi

Isı mühendisliği ve enerji verimliliği:

Isıl verimlilik, birinci seviye enerji verimliliğinin (≥%90) derinlemesine doğrulanmasını destekleyen çift platin direnç yöntemi (±%0,8 doğruluk) ile test edilmiştir;

Yük ayar oranı ≥5:1, sıcak su çıkış oranı çözünürlüğü 0,1L/dak, Energy Star gibi sıkı enerji verimliliği standartlarına uyarlanmıştır;

Baca gazı bileşiminin gerçek zamanlı analizi (CO/NOx çözünürlüğü 1ppm), çevre sertifikasyon testlerini destekler.

Güvenlik ve güvenilirlik:

Hava sızdırmazlık tespit doğruluğu 0,005L/dk'ya ulaşır (30 dakika boyunca basıncın 1,5 katı), alev sönmesi koruması tepkisi ≤30s;

Elektriksel güvenlik testi: yalıtım direnci ≥10MΩ, dayanım gerilimi 1800Vdc/1dk, IEC 60335 elektrik çarpmasına karşı koruma gerekliliklerine uygun;

1000 başlatma-durdurma çevrimi, 1000ppm sertlikteki su kalitesi uzun süreli çalışma, gerçek kullanımda dayanıklılığı simüle eder.

▎Akıllı ölçüm ve kontrol ve veri yönetimi

İşleyiş ve süreç:

15 inç dokunmatik ekran, 10'dan fazla standart şablon (CCC/CE/Energy Star) içerir, özel süreçleri destekler ve parametre ayarlama süresini %60 oranında azaltır;

Çok dilli laboratuvar ortamlarına uyum sağlayarak Çince ve İngilizce arayüzler arasında geçiş yapın.

Veri izlenebilirliği:

256 GB solid-state depolama, 80'den fazla parametreyi gerçek zamanlı olarak toplar ve dijital imzalı PDF raporları oluşturur (UN/CE veri formatları dahil);

ISO 9001 veri izlenebilirliği gereksinimlerini karşılayarak blockchain kanıt depolama ve uzaktan denetimi destekler.

▎Yüksek hassasiyetli sensör matrisi

Temel donanım:

Almanya'dan ithal gaz kütle akış ölçer (±% 0,5 FS), elektromanyetik su akış ölçer (±% 0,3 FS), platin dirençli sıcaklık sensörü (±0,2℃), CNAS/CMA çift kalibrasyonu sayesinde doğruluk ulusal standarttan 1,5 kat daha iyidir;

Dinamik basınç sensörü (tepki süresi <5ms) su darbesi etkisini yakalar ve aşırı çalışma basıncı dalgalanmalarını (±%20) simüle eder.

Modüler tasarım:

Laboratuvar hata ayıklama maliyetlerini azaltmak için gaz kaynağı modülünü (doğal gaz → sıvılaştırılmış gaz) 30 dakikada hızla değiştirin;

Çıkarılabilir su kanalı modülü, özel sahne testleri için uygun olan yüksek sıcaklık (95℃) ve yüksek basınç (1.2MPa) genleşmesini destekler.

Ürün Özellikleri

Laboratuvar sınıfı doğruluk: ±%0,8 termal verimlilik, ±%0,3 FS akış algılama doğruluğu, UL/CE gibi uluslararası sertifikasyonların sıkı gereksinimlerine uyarlanmıştır.

Tam standart uyumluluğu: GB/EN/ASME gibi 15 uluslararası standart test prosedürü yerleşiktir, otomatik olarak çok dilli raporlar (Çince/İngilizce/İspanyolca/Arapça) üretir.

Aşırı çalışma koşulları simülasyonu: -10℃ düşük sıcaklıkta başlatma, 3000 m irtifada yanma testi, 1000ppm su sertliğinde uzun süreli çalışma, küresel kullanım senaryolarını kapsar.

Yapay zeka veri analizi: Makine öğrenimi algoritması, dengesiz yanma ve sensör kayması gibi 12 potansiyel sorunu belirler ve anormal veri uyarısının doğruluğu %99'un üzerindedir.

Modüler tasarım: Çıkarılabilir gaz/su modülü, 30 dakika içinde komple gaz kaynağı değişimi (doğal gaz → sıvılaştırılmış gaz), laboratuvar hata ayıklama maliyetlerini azaltır.

Uluslararası Referans Standartları

GB 6932-2015 "Evsel Gazlı Anlık Su Isıtıcıları" (Madde 5 Isıl Verimlilik; Madde 6 Güvenlik Cihazları).

EN 61326-1:2013 "Ölçüm Ekipmanlarının Elektromanyetik Uyumluluğu" (Bölüm 4 Radyo Frekansı Girişim Sınırları).

Energy Star Programı "Su Isıtıcıları için Enerji Verimliliği Standardı" (Bölüm 5 Isıl Verimlilik ≥ %90; Bölüm 6 Bekleme Gücü Tüketimi ≤ 1W).

IEC 60335-2-34:2018 "Su Isıtıcıları İçin Güvenlik Gereksinimleri" (Madde 11 Sıcaklık Artış Testi; Madde 15 Nem Direnci).

ANSI Z21.10.3-2019 "Gazlı Su Isıtıcıları için Güvenlik Standardı" (Madde 8 Yanma Performansı; Madde 12 Otomatik Güvenlik Cihazları).

ISO 9001:2015 “Kalite Yönetim Sistemi” (Madde 7.1.5 İzleme Ekipmanlarının Kalibrasyonu).

ASTM D6476-19 "Gazlı su ısıtıcıları için dayanıklılık test yöntemi" (Bölüm 6 Döngü ömrü testi).

Teknik Parametreler

Test nesneleri ve test öğeleri

Temel test nesneleri:

Ev tipi gazlı ani su ısıtıcıları (8-30kW, yoğuşmalı/ani su ısıtıcıları dahil).

Ticari gazlı su ısıtıcıları (30-40kW, volumetrik/modüler).

Özel senaryolu su ısıtıcıları (deniz/plato tipi, yüksek gerilim modülü gereklidir).

Temel test öğeleri:

Temel performans: anma ısı yükü, sıcak su çıkış oranı, termal verimlilik, yük ayar aralığı.

Enerji verimliliği ve çevre koruma: bekleme gücü tüketimi, CO/NOx emisyon konsantrasyonu, enerji verimliliği seviyesi (GB 30720/Energy Star).

Güvenlik performansı: hava sızdırmazlığı, alev sönme koruması tepki süresi, aşırı ısınma koruması sıcaklığı, elektriksel yalıtım direnci.

Güvenilirlik: 1000 başlatma-durdurma çevrimi testi, su kireçlenmesi simülasyonu (1000 saat boyunca 1000ppm sertlik çalışması), titreşim dayanıklılığı (10-50Hz).

Aşırı çalışma koşulları: düşük hava basıncında başlatma (Nominal hava basıncının %85'i), yüksek irtifada yanma testi (0-3000m), -10℃ düşük sıcaklıkta başlatma.

Kontrol performansı: su sıcaklığı kontrol hassasiyeti (±1℃), güç ayarlama tepki süresi (＜10s), akıllı antifriz fonksiyonu doğrulaması.
