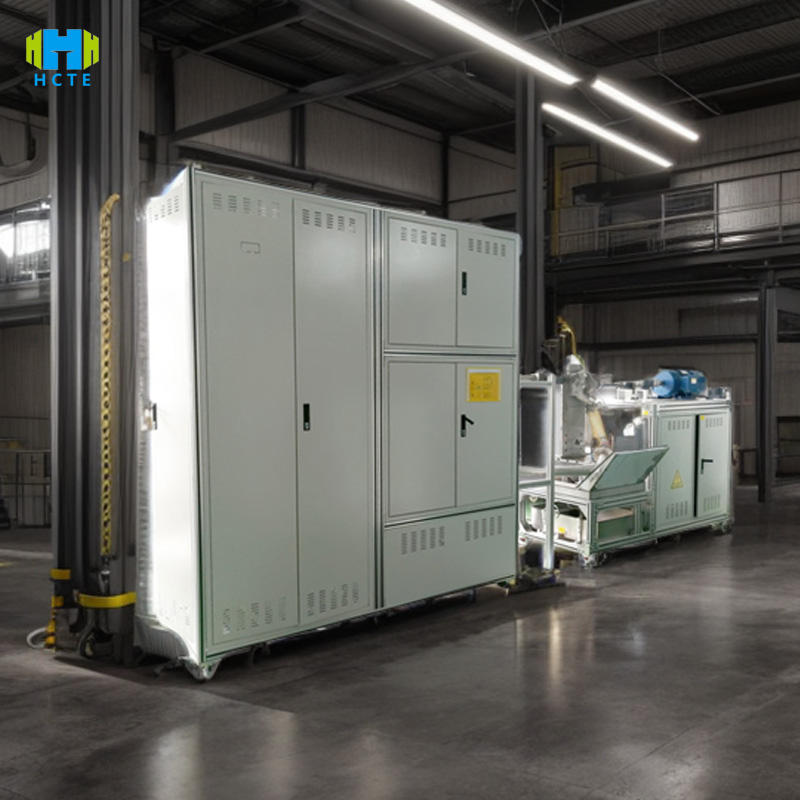

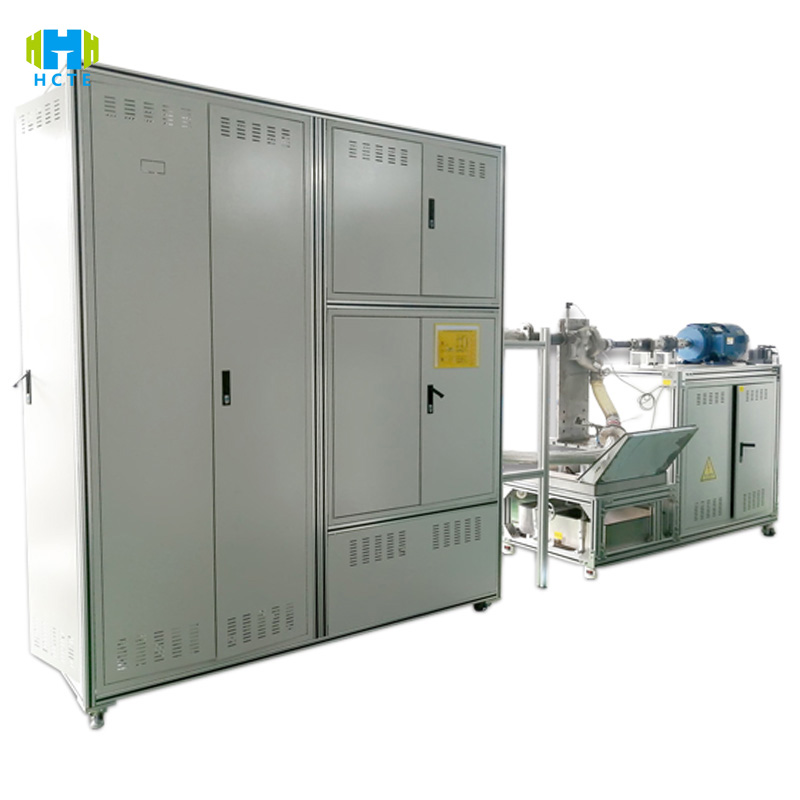

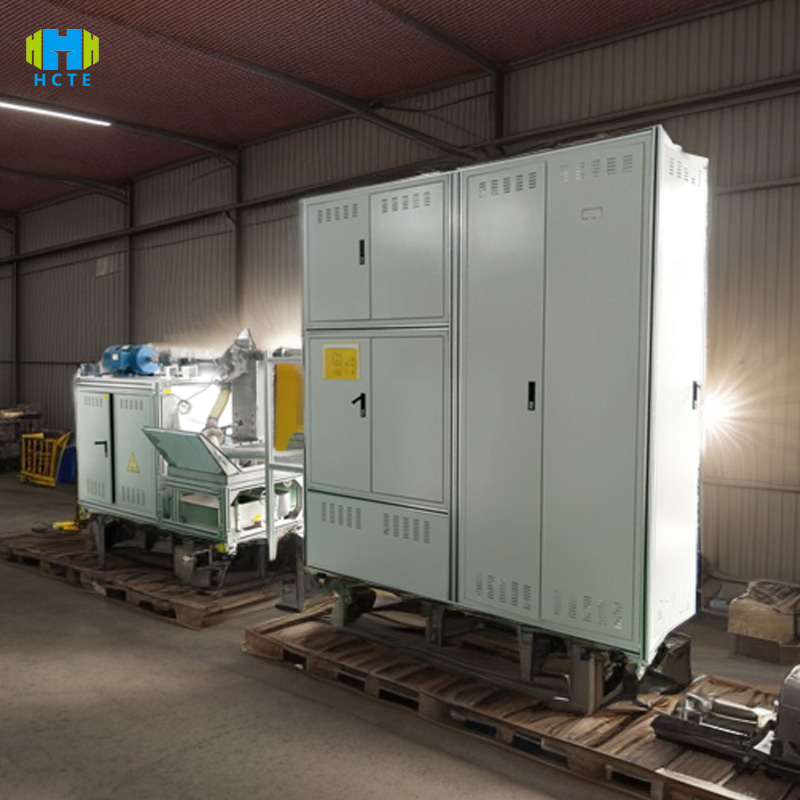

Yüksek Basınçlı Su Pompası Kapsamlı Performans Test Tezgahı 0-50mpa Iso 9906

Yüksek Basınçlı Su Pompası Kapsamlı Performans Test Tezgahı 0-50mpa Iso 9906

Su Pompası Kapsamlı Test Ekipmanları

Ürün Tanıtımı

WTP-14, yüksek basınçlı su pompası performansının doğru bir şekilde değerlendirilmesini sağlamak için yüksek hassasiyetli bir ölçüm ve kontrol sistemi ve tam senaryo simülasyonu kullanır:

• Tam aralıklı performans testi: Santrifüj pompaları, pistonlu pompaları, diyafram pompalarını (güç 0,5-500kW), basınç (doğruluk ±%0,5), verimliliği (çözünürlük %0,1), NPSH (doğruluk ±%1) testlerini destekler ve ISO 9906'da belirtilen Sınıf B test doğruluğu gereksinimlerini kapsar.
• Akıllı ölçüm ve kontrol sistemi: 12 inç renkli dokunmatik ekran (Çince ve İngilizce anahtarlamalı), test şemalarının tek tıklamayla ayarlanması (sabit basınç/sabit akım modu gibi), PLC bağlantılı servo motor hız ayarı (0-3000rpm), yüksek hassasiyetli sensörler (basınç ±%0,2 FS, akış ±%0,5 FS) manuel çalışma hatalarını önlemek için gerçek zamanlı geri bildirim verileri.
• Çok boyutlu algılama yeteneği: Dahili titreşim ivmeölçeri (çözünürlük 0,1 m/s²), gürültü sensörü (doğruluk ±1 dB), pompa çalışma kararlılığının eşzamanlı izlenmesi; yüksek sıcaklık koşullarını (orta sıcaklık 0-150℃) ve aşındırıcı sıvı (deniz suyu/asit ve alkali çözeltisi) testini destekler (korozyon önleyici modül gereklidir).
• Veri izlenebilirliği: 256 GB dahili bellek, basınç-akış eğrisini, verimlilik-güç spektrumunu otomatik olarak oluşturur, USB/Ethernet aktarımını ve ana bilgisayar yazılım analizini destekler (PDF test raporu oluşturur), ISO 9001 kalite izlenebilirliğini ve CE sertifikasyon gereksinimlerini karşılar.

Ürün Özellikleri

Yüksek hassasiyetli test teknolojisi

• ISO 9906:2018 Sınıf B test standartlarına uygun olarak Alman ithal basınç sensörü (aralığı 0-100MPa, doğruluk ±%0,2 FS) ve elektromanyetik debimetre (akış aralığı 0,1-5000m³/h, doğruluk ±%0,5 FS) kullanılmıştır.
• Hız kontrol hassasiyeti ±%0,1, kritik hızda su pompalarının titreşim karakteristik analizini destekler ve nükleer enerji ve petrokimyasallar gibi yüksek hassasiyetli algılama gereksinimlerine uyum sağlar.

Çok modlu test yeteneği

• Performans testi: baş-akış eğrisi, şaft güç-verimlilik eğrisi, kavitasyon performansı (NPSHr) testi.
• Dayanıklılık testi: 1000 saat sürekli çalışma, conta sızıntısının izlenmesi (doğruluk 0,01L/dak) ve yatak sıcaklık artışı (çözünürlük 0,5℃).
• Güvenlik testi: aşırı basınç koruması (ayar basıncının %110'una ulaşıldığında otomatik kapanma), motor aşırı yükü (akım dalgalanması > %5 alarmı).

Akıllı veri yönetimi

• Dokunmatik ekran, tek istasyonlu SPC istatistik grafiklerini (CPK değeri, proses yeterlilik endeksi gibi) gerçek zamanlı olarak görüntüler ve anormal veriler (verimlilik düşüşü gibi) otomatik olarak kırmızı renkle işaretlenir ve sesli ve ışıklı alarmları tetikler.
• Endüstri standardı test planlarının (GB/T 3216'da belirtilen üç seviyeli test süreci gibi) toplu içe aktarımını destekleyerek parametre ayarlama süresini %40'tan fazla azaltır.

Esnek uyarlanabilirlik tasarımı

• Hızlı değiştirme aparatı (DN50-DN600 flanş arayüzü), su pompası değişimini 15 dakika içinde tamamlayabilir ve yatay/dikey/dalgıç pompalar için uygundur; vakum sistemi (vakum derecesi ≤10kPa), derin kuyu pompalarının çalışma koşullarını simüle etmek için isteğe bağlı olarak donatılabilir.
• Orta sirkülasyon sistemi (su tankı kapasitesi 1000L), temiz su, kanalizasyon ve yağ testini destekler ve ekipmanın hizmet ömrünü uzatmak için bir kirlilik filtre cihazı (hassasiyet 50μm) ile donatılmıştır.

Uluslararası referans standartları

• ISO 9906:2018: Pompalar için hidrolik performans kabul testleri (Madde 5 verimlilik testi; Madde 6 kavitasyon marjı testi).
• GB/T 3216-2016: Döner dinamik pompa hidrolik performans kabul testi seviye 1, seviye 2 ve seviye 3 (Madde 5 basınç testi; Madde 6 titreşim ve gürültü sınırı).
• API 610:2010: Petrol, petrokimya ve doğal gaz endüstrileri için santrifüj pompalar (Madde 9 Mekanik bütünlük testi; Madde 10 Performans testi).
• ANSI/HI 1.6-2019: Pompa verimliliği testi (Bölüm 4 Verimlilik hesaplama yöntemi; Bölüm 5 Test belirsizliği).
• IEC 60034-1:2010: Döner elektrikli makineler - Bölüm 1: Derecelendirme ve performans (Madde 7 Sıcaklık artış testi; Madde 8 Verimlilik belirleme).

Teknik Parametreler

Ürün kullanımı

Pompa üretimi: Santrifüj pompalar/pistonlu pompalar, ürünlerin ISO/API standartlarına uygun olduğundan emin olmak için fabrikadan çıkmadan önce kapsamlı bir şekilde denetlenir (çok kademeli pompaların basınç tutarlılığı ve dalgıç pompaların sızdırmazlık güvenilirliği gibi).

Su Mühendisliği: İşletme sırasında kavitasyon hasarını önlemek için su temin pompası grubu seçimi testi (Güney-Kuzey Su Yönlendirme Projesi'nde kullanılan yüksek basınç pompalarının enerji verimliliği değerlendirmesi gibi).

Petrokimya endüstrisi: Yüksek riskli çalışma koşullarında güvenliğin sağlanması amacıyla korozyona dayanıklı pompaların asit ve alkali direncinin doğrulanması (PTA cihazları için pompaların ortam uyumluluk testi gibi).

Bilimsel araştırma kurumları: Yeni pompa malzemelerinin (karbon fiber takviyeli plastikler gibi) yüksek basınca dayanıklılık testi, enerji tasarrufu sağlayan çark tasarımının verimlilik karşılaştırma çalışması.

Test nesneleri ve muayene öğeleri

Test nesneleri:

Santrifüj pompalar (tek kademeli/çok kademeli, yatay/dikey)

Pozitif deplasmanlı pompalar (dalgıç pompalar, diyafram pompalar, dişli pompalar)

Özel çalışma koşulu pompaları (dalgıç pompalar, korumalı pompalar, manyetik pompalar)

Muayene kalemleri:

1.Performans parametreleri:

• Baş (HQ eğrisi, doğruluk ±0,5%)
• Şaft gücü ve verimliliği (P-η eğrisi, çözünürlük %0,1)
• Pozitif emiş marjı (NPSHr, ISO 9906 Sınıf B)

2.Çalışma kararlılığı:

• Titreşim ivmesi (X/Y/Z üç yönlü, ≤2,8m/s²@1500rpm)
• Gürültü desibeli (55 kW pompa için 1 m mesafede, ≤85 dB)

3.Dayanıklılık ve güvenlik:

• Conta sızıntısı (mekanik conta ≤5 damla/dakika)
• Motor sıcaklık artışı (stator sargısı ≤120K, IEC 60034-1)

Özel testler:

• Yüksek sıcaklık ortamlarına uyum (24 saat boyunca 150℃ sürekli çalışma)
• Parçacık toleransı (50μm safsızlık içeren su ile test edilmiştir, aşınma ≤0,05mm)
