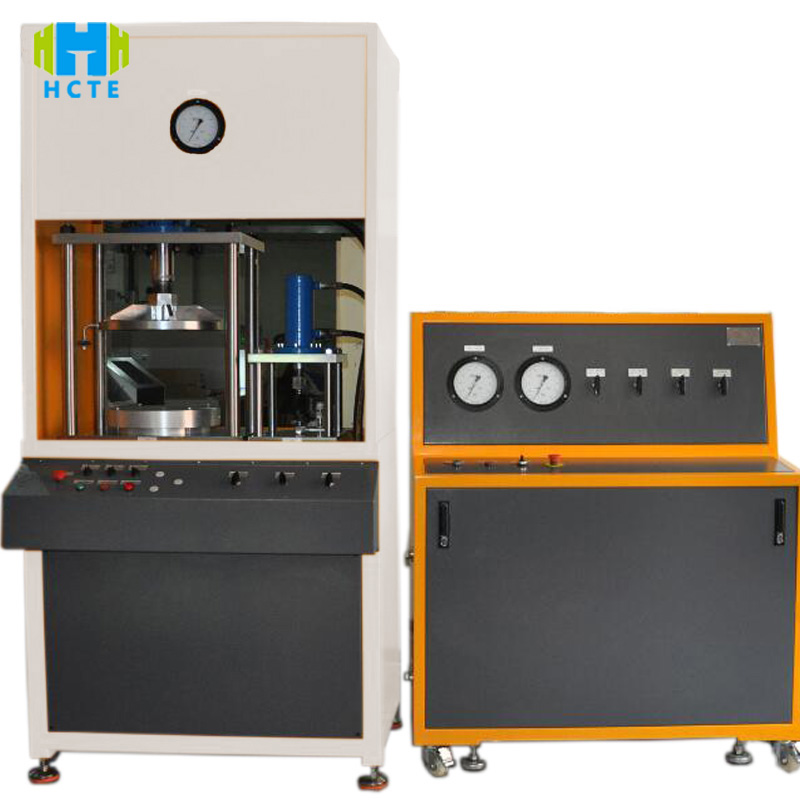

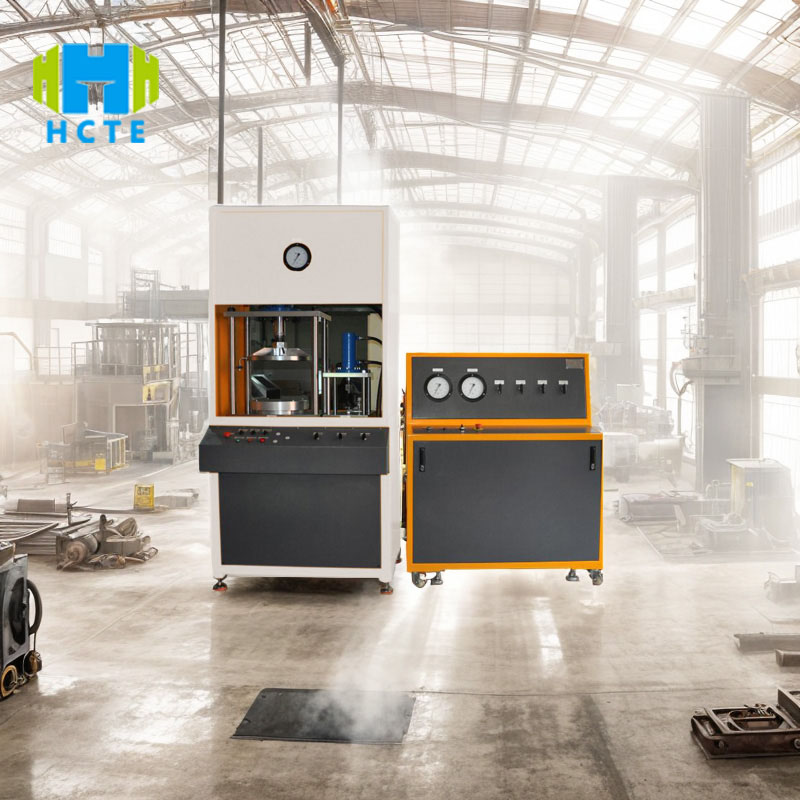

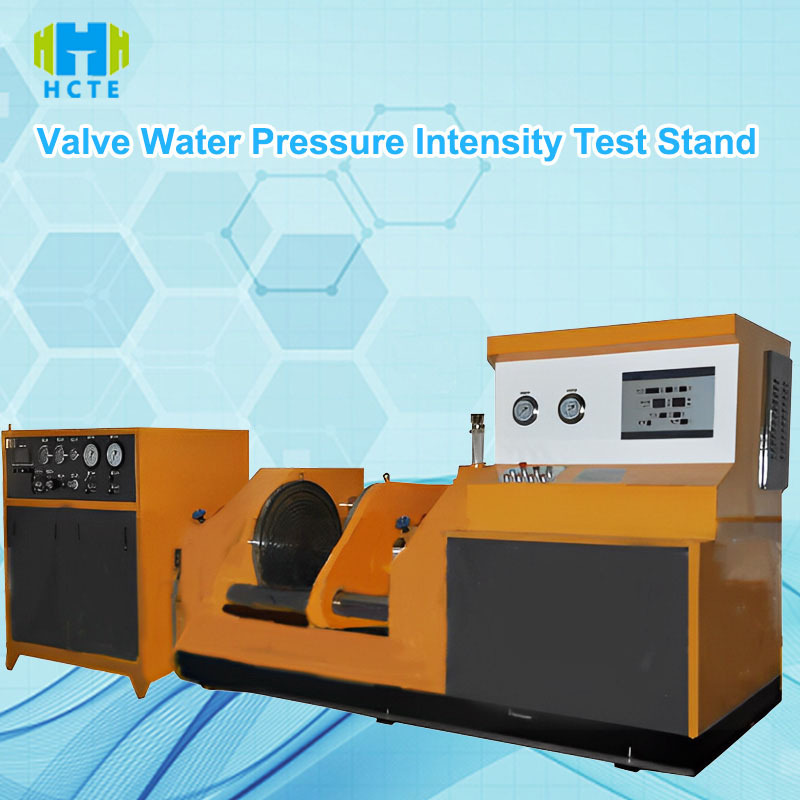

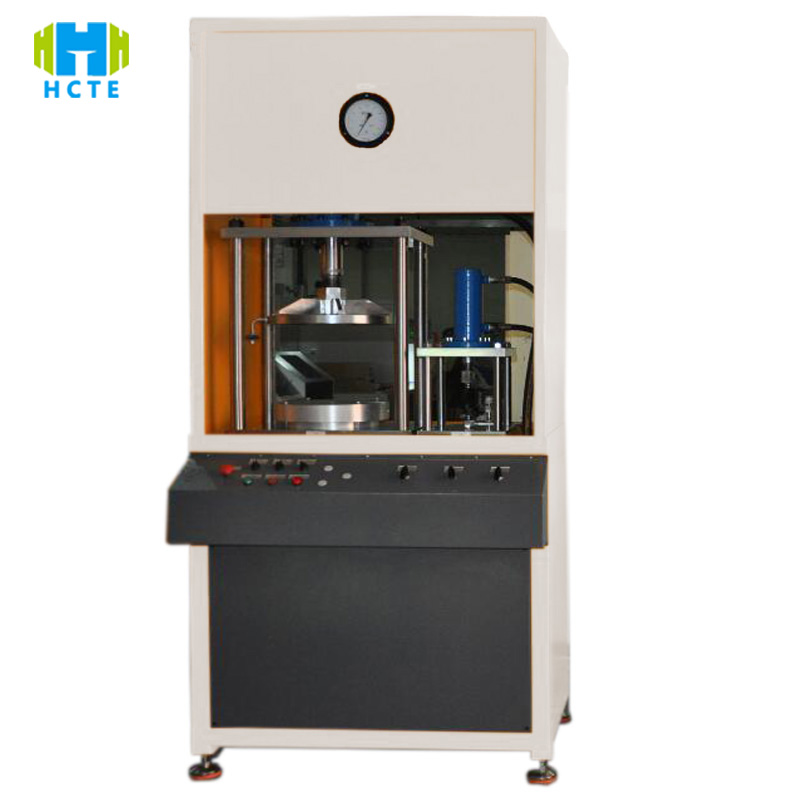

Vana Su Basınç Dayanımı Test Tezgahı Iso5208 Plc Dokunmatik Akıllı Su Basınç Test Ekipmanı
Ürün Tanıtımı
WPT-1 vana su basınç dayanım test tezgahı, hassas basınç kontrolü ve akıllı veri yönetimi yoluyla vana performansının etkili bir şekilde tespit edilmesini sağlar:
- Tam kapsama alanı: 0-60MPa ayarlanabilir basınç (standart basınç sensörü doğruluğu ±%0,5 FS), DN15-DN600 kalibreli vanalarla uyumludur, gövde mukavemet testini (nominal basıncın 1,5 katı) ve sızdırmazlık testini (nominal basıncın 1,1 katı) destekler.
- Akıllı kontrol: PLC dokunmatik ekran, test parametrelerini (basınç, basınç tutma süresi, çevrim sayısı) tek bir düğmeyle ayarlar, servo motor, basıncı otomatik olarak artırmak/azaltmak için piston pompasını tahrik eder, basınç kararlılığı ≤±1% FS olur ve manuel çalıştırma hatalarından kaçınılır.
- Güvenli ve güvenilir: Çift basınç korumasına sahip paslanmaz çelik yüksek basınç boru hattı (basınç direnci 100MPa) (mekanik taşma vanası + yazılım aşırı basınç kapatma), kaçak tespit sensörü, operatör güvenliğini sağlamak için test tezgahının çevresindeki ortamın gerçek zamanlı izlenmesi.
- Veri izlenebilirliği: Dahili 16G bellek, basınç-zaman eğrisi, sızıntı, basınç tutma geçiş oranı ve diğer verileri otomatik olarak kaydeder, USB aktarımını ve ana bilgisayar yazılım analizini destekler (PDF test raporu oluşturur) ve ISO 9001 kalite izlenebilirliği gereksinimlerini karşılar.
Ürün Özellikleri
Yüksek hassasiyetli basınç kontrolü
- Servo motor + yüksek hassasiyetli dişli pompa kombinasyonu, basınç çözünürlüğü 0.1MPa, basınç artış hızı 0-5MPa/s ayarlanabilir, yavaş basınç artışı için ASME B16.34 test gereksinimlerini karşılar.
- Basınç sensörü CNAS tarafından kalibre edilmiş olup, yıllık kayma değeri ≤%0,2 FS olup, uzun vadeli doğruluk kararlılığı garanti altına alınmıştır.
Çok fonksiyonlu test modu
- Tek vana testini ve çoklu vana paralel testini (8 istasyona kadar) destekler, sürgülü vanalar, stop vanaları, küresel vanalar, çek vanalar vb. gibi tüm vana tipleri için uygundur.
- Yüksek basınç koşulları altında uzun vadeli kararlılık testini simüle etmek için basınç tutma süresi 0-240 dakika arasında serbestçe ayarlanabilir.
İnsan-bilgisayar etkileşiminin optimizasyonu
- 7 inç renkli dokunmatik ekran (Çince ve İngilizce anahtarlama), basınç eğrisi, sıcaklık, sızıntı durumunun gerçek zamanlı gösterimi, sezgisel ve anlaşılması kolay çalışma arayüzü.
- Uzaktan kumanda arayüzü (RS485/USB), test çözümlerinin PC tarafına toplu yazılım aktarımını destekler, laboratuvar otomasyon düzeyini artırır.
Güvenlik koruma tasarımı
- Şeffaf patlamaya dayanıklı gözlem penceresi (basınç dayanımı 50MPa), tamamen kapalı test alanı, sızıntı durumunda otomatik olarak elektrik beslemesini kesme ve ses ve ışık alarmı.
- Aşırı sıcaklık koruması (motor sıcaklığı >70℃ kapanma), su kıtlığı koruması (su deposu sıvı seviyesi uyarı çizgisinin altına düştüğünde uyarı), ekipman kaybını azaltır.
Uluslararası referans standartları
- ASME B16.34: Vana basınç seviyesi ve test yöntemi (gövde mukavemeti, sızdırmazlık performansı test maddeleri).
- GB/T 13927: Endüstriyel vana basınç testi standardı (basınç tutma süresi, kaçak tespit kuralları).
- API 598: Vana basınç testi şartnamesi (su basınç testinin sıcaklık ve ortam gereksinimlerini belirtin).
- ISO 5208: Endüstriyel vana kaçak test standardı (gaz/sıvı kaçak tespit yöntemi).
Ürün kullanımı
- Vana imalatı: Vananın nominal basınç seviyesini karşıladığından emin olmak için fabrikadan çıkmadan önce kabuk mukavemeti ve sızdırmazlık performansı örnekleme denetimi (PN16, PN63 vana denetimi gibi).
- Boru hattı mühendisliği: Yüksek basınç koşulları altında sızıntı riskinden kaçınmak için montajdan önce vanayı tekrar inceleyin (doğal gaz boru hattı, kimyasal proses vanası muayenesi gibi).
- Kalite kontrol kuruluşları: Üçüncü taraf kontrol raporları sağlar ve vana CE ve API sertifikasyonu için uyumluluk testlerini destekler.
- Araştırma kurumları: Vana malzemelerinin basınç dayanımı üzerine araştırmalar (paslanmaz çelik ve döküm vanaların basınç-deformasyon eğrisi analizi gibi).
Teknik Parametreler
| Kategori | Parametre Ayrıntıları |
| Örnek | WPT-1 |
| Test Basınç Aralığı | 0-60MPa (Opsiyonel 100MPa yüksek basınç modülü) |
| Basınç Doğruluğu | ±0.5%FS (Tam ölçekli doğruluk) |
| Test Portu Boyutu | DN15-DN600 (Flanş/dişli bağlantıları destekler) |
| Sürüş Yöntemi | Servo motor + piston pompası (Güç: 7.5kW, Hız: 0-1500rpm) |
| Kontrol Sistemi | PLC dokunmatik ekran (7 inç, Çözünürlük: 800×480) |
| Veri Depolama | 16G dahili depolama (10.000'den fazla test kaydını destekler) |
| Sızıntı Tespiti | Kızılötesi sensör (Algılama doğruluğu: 0,1 mL/dak) + Basınç azalma yöntemi (tutma sırasında ≤%0,5 düşüş) |
| Su Tankı Kapasitesi | 200L (Paslanmaz çelik, su filtrasyonlu) |
| Çalışma Sıcaklığı | 5-40℃ (Nem ≤%85, yoğuşma yok) |
| Gürültü Seviyesi | ≤75dB (1 metre mesafe) |
| Güç Kaynağı | AC380V±10%, 50Hz, Anma gücü: 15kW |
| Koruma Sınıfı | IP54 (Toz ve suya dayanıklı kontrol kabini) |
| Boyutlar | 2000×1500×1800mm (U×G×Y) |
| Ağırlık | 850kg (Taban dahil) |
| İletişim Arayüzleri | RS485, USB, Ethernet (Opsiyonel) |
Test nesneleri ve muayene öğeleri
Test nesneleri:
- Endüstriyel vanalar (sürgülü vanalar, stop vanalar, küresel vanalar, kelebek vanalar, çek vanalar vb.)
- Boru bağlantı parçaları (flanşlar, dirsekler, basınçlı kap arayüzleri)
- Vana aktüatörleri (pnömatik/elektrikli aktüatörlerin basınç dayanım testi)
Muayene kalemleri:
- Kabuk su basınç dayanımı (nominal basıncın 1,5 katında deformasyon ve sızıntı olmaz)
- Yüzey sızıntısının kapatılması (nominal basıncın 1,1 katında 30 dakika boyunca basıncın korunması, sızıntı ≤ standart değer)
- Basınç azalma oranı (basınç bakımı sırasında basınç düşüşü ≤ %0,5)
- Açma ve kapama torku (opsiyonel olarak tork sensörü kullanılarak vana anahtar direnci tespit edilebilir)
Satış sonrası servis
- Garanti: Tüm makine için 2 yıl garanti, çekirdek bileşenler (servo motorlar, basınç sensörleri) için 3 yıl garanti, ömür boyu bakım maliyeti.
- Cevap: 7/24 online teknik destek, 48 saat içinde teklif çözümleri, yurtiçi siparişler 7 iş günü içinde kargoya verilir.
- Hizmet: Ücretsiz yerinde kurulum ve devreye alma (operasyon eğitimi dahil) ve ASME/GB/API gibi standartlar için denetim yöntemleri konusunda rehberlik.
- Yükseltme: Yazılım ömür boyu ücretsiz olarak yükseltilebilir ve eski ekipmanların basınç modüllerinin ve kontrol sistemlerinin dönüşümünü destekler (donanım uyumluluğunun değerlendirilmesi gerekir).
