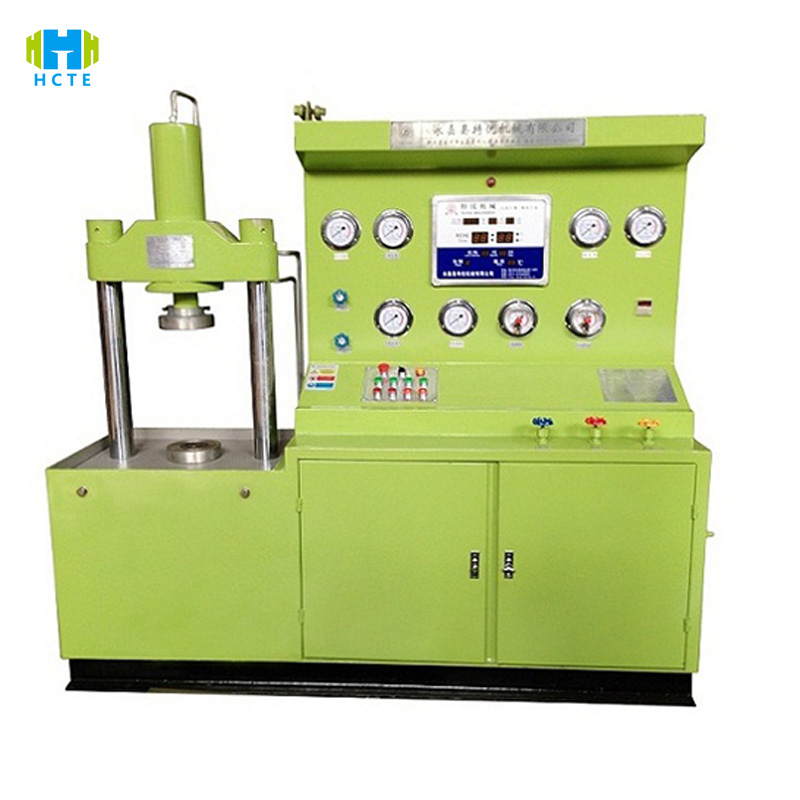

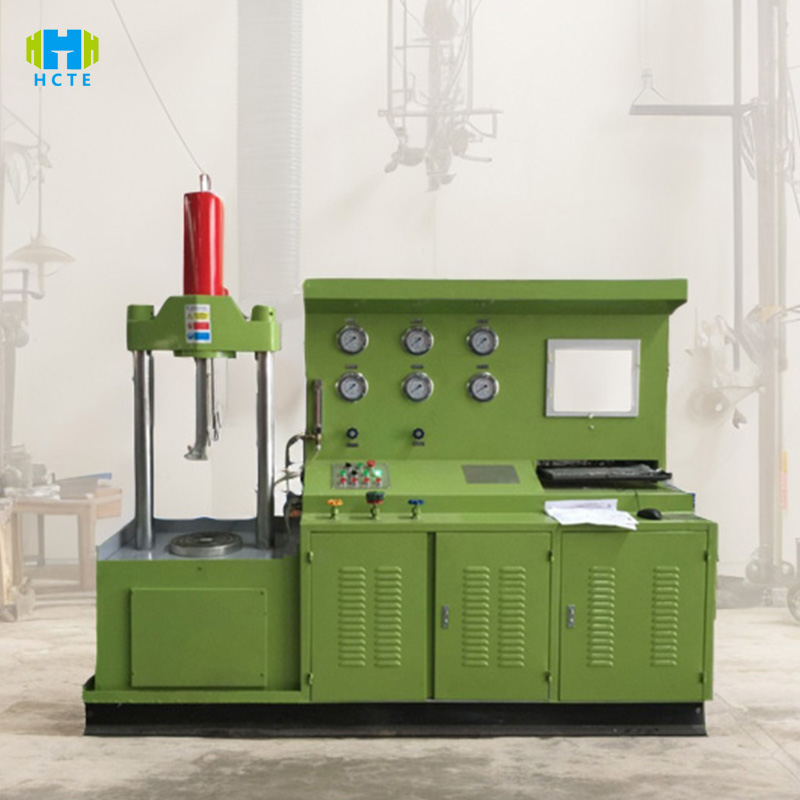

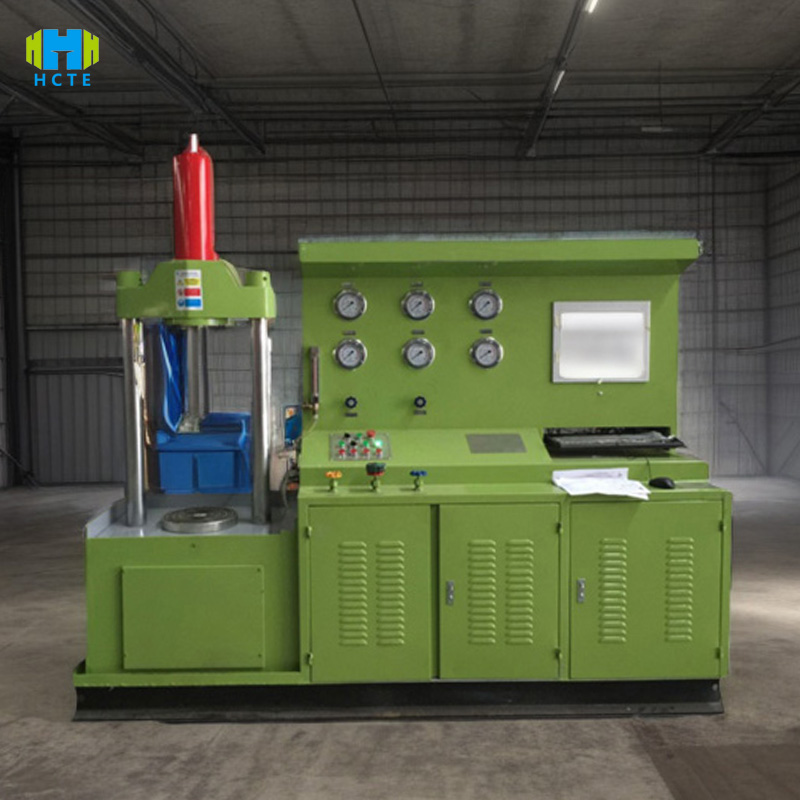

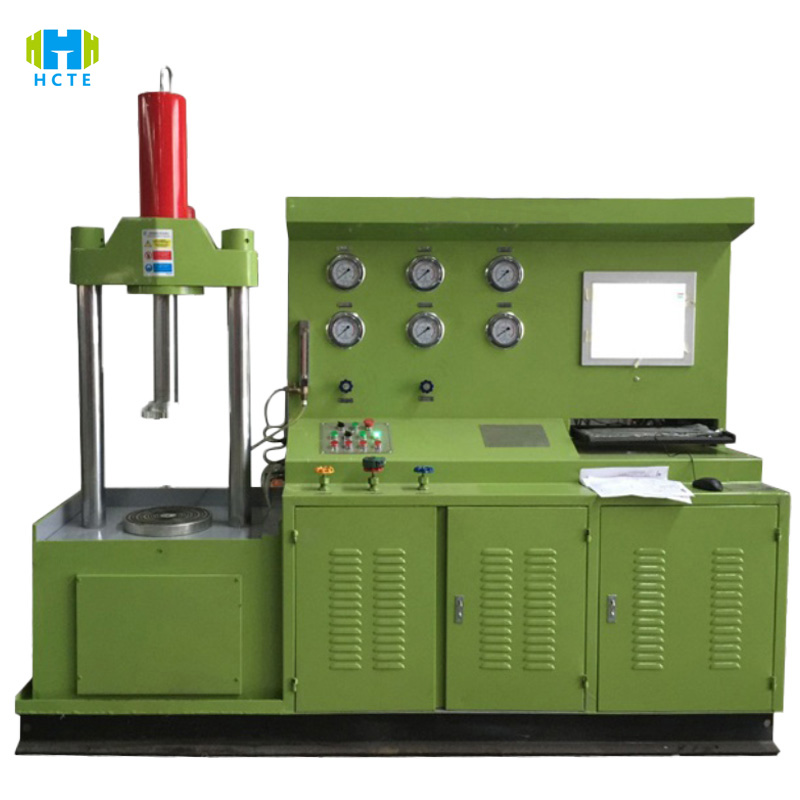

WPT-7, dikey vanalar ve akış ölçerler için tasarlanmış akıllı bir test cihazıdır. 0,1-200 m³/h akış testini (doğruluk ± %0,3) ve 0-40 MPa basınç testini destekler, akış özellikleri, sızdırmazlık ve basınç direnci gibi 15+ çekirdek endeks testini entegre eder. Dikey modüler bir yapı benimser, DN25-DN300 ekipmanını 10 dakikada hızla değiştirebilir, 10 inç dokunmatik ekran ve PLC akıllı kontrol sistemi ile donatılmıştır ve ISO 5167 ve API 6D standartlarına uygun test raporlarını otomatik olarak oluşturur. Su, petrokimya ve enerji endüstrilerinde ekipman araştırma ve geliştirme, üretim kalite denetimi ve sertifikasyon testleri için uygundur.
Place of Origin :
CHINAMarka adı :
HONGCEsertifika :
Calibration certificate(cost additional)Model numarası :
WPT-14Fiyat :
NegotiatableMOQ :
1 setTeslimat süresi :
90 DaysÖdeme şartları :
L/C, T/TPackaging Details :
PlywoodSupply Ability :
10 Set per monthDikey Vana Akış Ölçer Akıllı Test Tezgahı Yüksek Hassasiyetli Akış Algılama Tam Kalibreli Uyarlama Iso5167
Ürün Tanıtımı
WPT-7, dikey verimli algılama ve akıllı ölçüm ve kontrol teknolojisiyle vanaların/akış ölçerlerin performans doğrulama standardını yeniden tanımlıyor:
1. Dikey yapı ve verimli algılama
2. Çok boyutlu performans testi
Akış tespiti:
Aralık 0,1-200 m³/h (elektromanyetik akış ölçer kalibrasyon doğruluğu ± %0,3), temiz su, yağ ve doğal gaz ortamlarını destekler (asit ve alkali ortamlarla başa çıkmak için isteğe bağlı korozyon önleyici modül)
Akış karakteristik testi: doğrusallık, tekrarlanabilirlik hatası (≤0,1%), basınç kaybı analizi (çözünürlük 0,01 MPa)
Basınç testi:
0-40MPa Statik basınç testi (doğruluk ±%0,2 FS), nominal basınç kabuk mukavemet testinin 1,5 katı ve sızdırmazlık testinin 1,1 katı karşılandı (sızıntı ≤ 0,01L/dak sıvı)
Darbe basınç testi (frekans 0-10Hz), boru şebekesi su darbesi etkisini simüle eder ve ekipman yorulma ömrünü tespit eder
3. Akıllı ölçüm ve kontrol ve veri yönetimi
İşletim arayüzü: 10 inç renkli dokunmatik ekran (1280×800), Çince ve İngilizce arasında tek tuşla geçiş, dahili ISO 5167, API 6D ve diğer 20'den fazla standart test şablonu, parametre ayarlama süresi %40 oranında kısaltılmıştır
Veri izlenebilirliği: 64G şifreli depolama + USB/Ethernet aktarımı, akış-basınç eğrisinin otomatik oluşturulması, sızıntı eğilimi çizelgesi, üst bilgisayar yazılımı PDF rapor oluşturmayı destekler (uyumluluk belirleme dahil)
4. Güvenlik ve güvenilirlik tasarımı
Donanım koruması: paslanmaz çelik yüksek basınç odası (basınç direnci 60MPa) + temperli patlamaya dayanıklı gözlem penceresi (%92 ışık geçirgenliği), 0,001L/dk'ya kadar sızıntı izleme doğruluğu
Üçlü koruma: otomatik aşırı basınç boşaltma (%110 ayar değeri), motor aşırı ısınma kapatma (>70℃), acil güç kapatma düğmesi (tepki süresi ＜0,5s), EN 61010-1 elektrik güvenlik standartlarına uygun
Ürün özellikleri
🚀 Hızlı sıkıştırma Elektrikli kaldırma + pnömatik kilitleme, DN300 ekipman değiştirme süresi ＜10 dakika, çok markalı vanalar/akış ölçerlerle uyumludur
🔬 Yüksek hassasiyetli algılama Almanya'dan ithal sensörler: akış ±%0,3 FS, basınç ±%0,2 FS, CNAS tarafından kalibre edilmiş, ISO 5167 Sınıf 1 doğruluğu karşılar
🌐 Standart uyumluluk Dahili API 6D, EN 12266-1 test prosedürleri, CE/API/CCC sertifikasyonu için gerekli veri raporlarını otomatik olarak oluşturur
📊 Akıllı analiz Gerçek zamanlı SPC istatistikleri (CPK değeri/işlem yeteneği endeksi), anormal veri AI Tanımlama (%98 doğruluk) ve ses ve ışık alarmı
⚙️ Esnek genişleme İsteğe bağlı yüksek sıcaklık modülü (0-150℃), vakum sistemi (vakum derecesi ≤10kPa), aşırı çalışma koşulları test gereksinimlerine uyum sağlar
Uluslararası referans standartları
Akış ölçüm standartları:
Vana test standartları:
Güvenlik ve elektromanyetik uyumluluk:
| Kategori | Parametre Ayrıntıları |
| Örnek | WPT-7 |
| Akış Testi Aralığı | 0,1-200m³/h (Doğruluk: ±0,3%FS, Elektromanyetik Debimetre) |
| Basınç Testi Aralığı | 0-40MPa (Statik Basınç), 0-25MPa (Darbe Basıncı) |
| Test Medyası | Su, Hidrolik Yağ, Doğal Gaz (Asit/Alkali için Opsiyonel Korozyon Önleyici Kaplama) |
| Sıcaklık Aralığı | Çalışma: 0-80℃; Depolama: -20-70℃ |
| Sızıntı Tespiti | Sıvı: ≤0.01L/dak; Gaz: ≤0.1m³/h |
| Kontrol Sistemi | PLC + 10 inç Dokunmatik Ekran (1280×800 Çözünürlük, Çoklu Dil Desteği) |
| Veri Depolama | 64 GB Dahili SSD (100.000'den fazla Test Kaydını, USB/Ethernet Dışa Aktarımı Destekler) |
| Test Portu Boyutu | DN25-DN300 (Flanşlı/Dişli/Uç Kaynaklı Bağlantılar) |
| Tahrik Sistemi | Servo Motor (Güç: 15kW, Hız: 0-3000rpm) |
| Koruma Sınıfı | IP54 (Kontrol Kabini), IP65 (Test Odası) |
| Güç Kaynağı | AC380V±10%, 50/60Hz, Nominal Güç: 25kW (Tepe: 35kW) |
| Boyutlar | 2500×1800×3000mm (U×G×Y, Destek Çerçevesi Dahil) |
| Ağırlık | 2000kg (Paslanmaz Çelik Çerçeve + Alüminyum Alaşımlı Bağlantı Elemanları) |
| İletişim | RS485/Modbus TCP, USB 3.0, Ethernet (MES Entegrasyonu için OPC UA Protokolünü Destekler) |
| Gürültü Seviyesi | ≤75dB (1 m Mesafede Ölçüldü, Yüksüz Çalışma) |
| Hizmet Kategorisi | Detaylar |
| Garanti | Tüm makine için 2 yıl garanti, sensörler ve servo sistemler için 5 yıl garanti, çekirdek bileşenler (PLC/dokunmatik ekran) için ömür boyu maliyet-fiyat bakımı |
| Tepki Mekanizması | 7/24 İngilizce-Çince teknik destek (telefon/uzaktan yardım), 48 saat içinde özelleştirilmiş çözümler, yurtiçi siparişler için 7 günlük teslimat |
| Katma Değerli Hizmetler | Ücretsiz yerinde kurulum ve hata ayıklama (3 personel için eğitim, ISO/API standart test prosedürü gösterimi dahil), ömür boyu ücretsiz yazılım yükseltmeleri, donanım modülü genişletme (örneğin, yüksek sıcaklık/yüksek basınç test bileşenleri) |
| Kalite İzlenebilirliği | CNAS sertifikalı laboratuvarlar tarafından verilen ekipman kalibrasyon raporlarıyla sağlanır, 3 yıllık geçmiş veri sorgusu ve izlenebilirliği destekler |
