Vana Tutma Basıncı Test Cihazı 300kn Tutma Basıncı Tam Delik Testi Gb/T 13927

Vana Tutma Basıncı Test Cihazı 300kn Tutma Basıncı Tam Delik Testi Gb/T 13927

Ürün Tanıtımı

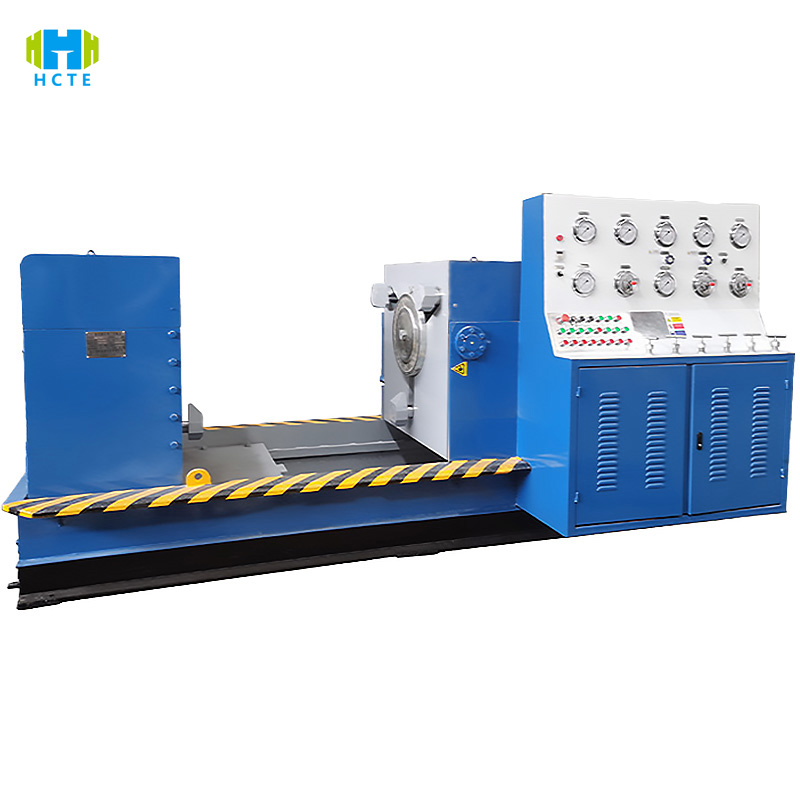

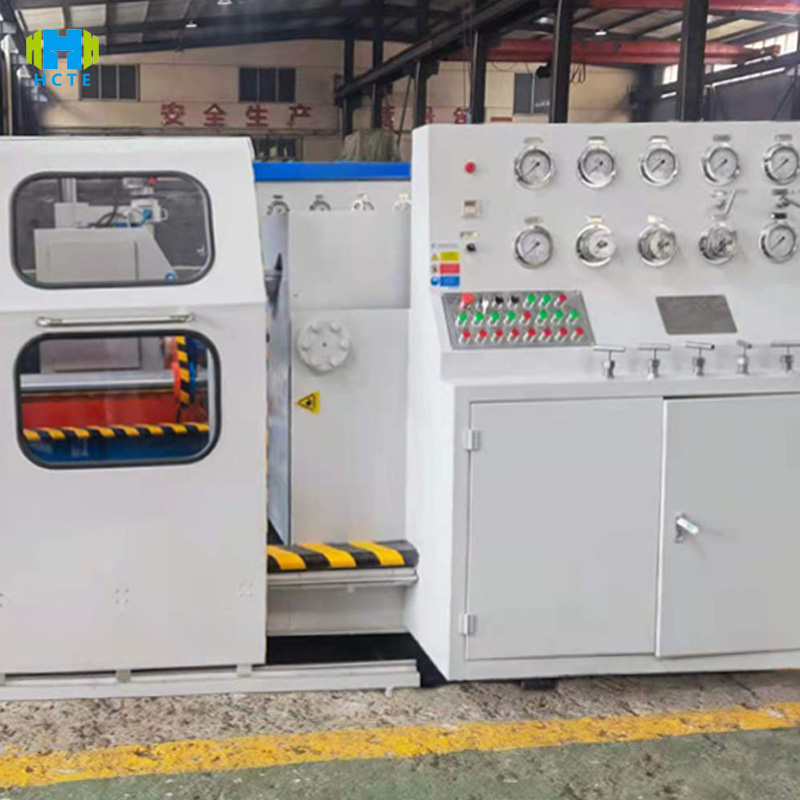

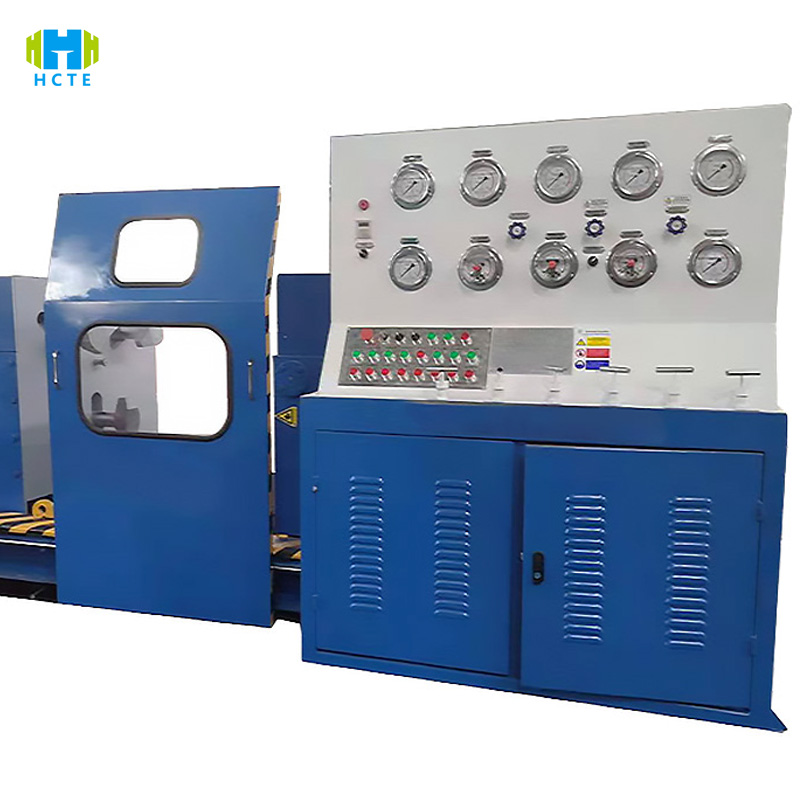

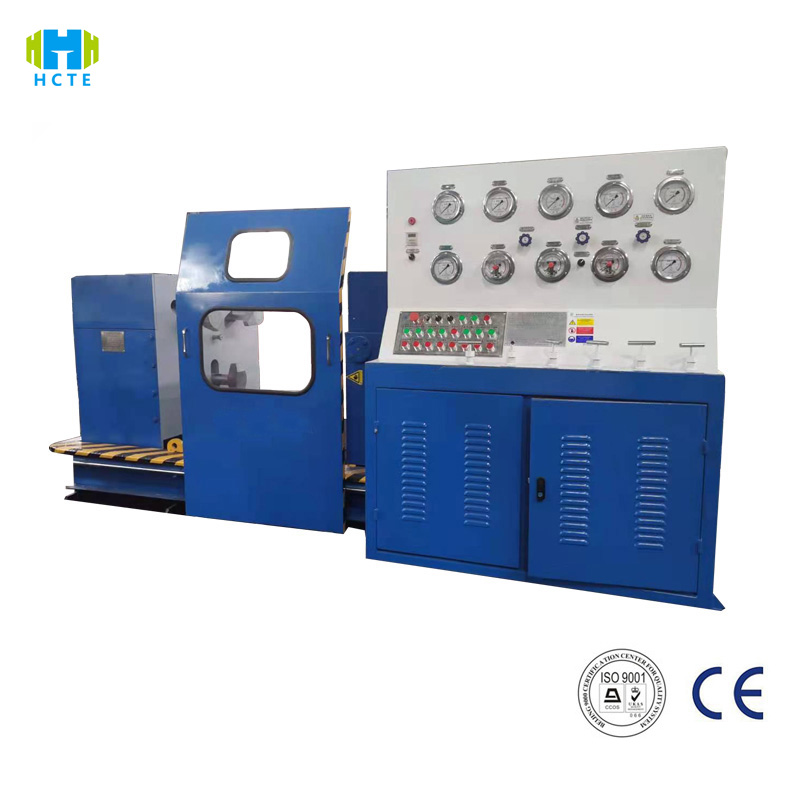

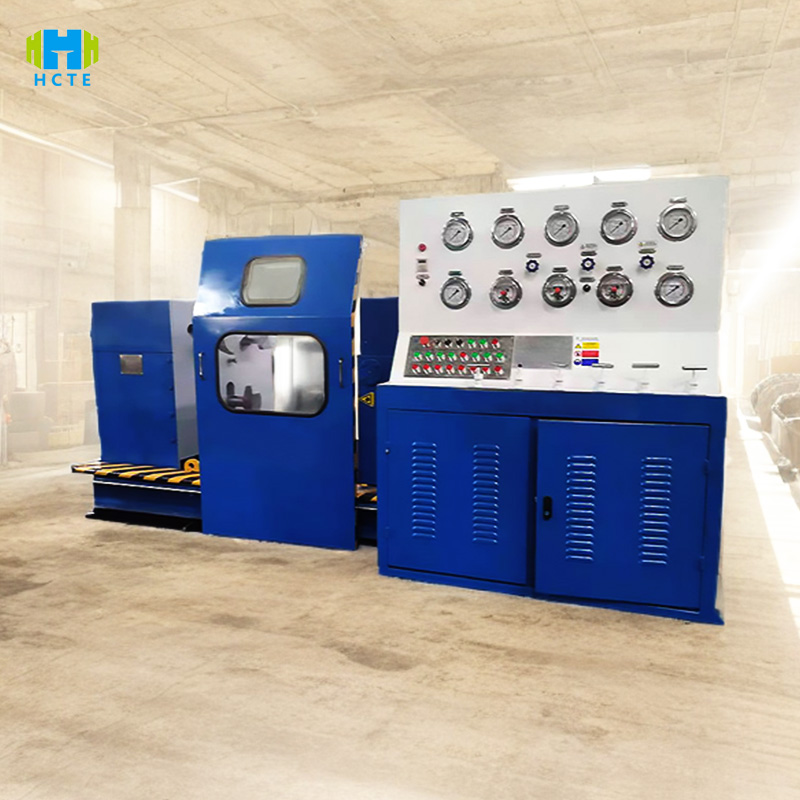

WPT-2, yenilikçi sıkıştırma yapısı ve akıllı ölçüm ve kontrol teknolojisi sayesinde vana testlerinde yüksek hassasiyet ve yüksek verimlilik sağlar:

• Pres contası: 300kN hidrolik kelepçe (ayarlanabilir sıkıştırma kuvveti 10-300kN) flanş/gofret vanaları için uygundur ve sızdırmazlık halkası, test süreci sırasında sıfır sızıntıyı sağlamak ve geleneksel manuel sıkıştırmanın dengesiz sızdırmazlık sorununu çözmek için aşınmaya dayanıklı politetrafloroetilenden yapılmıştır.
• Tam kapsamlı kapsama alanı: 0-100MPa su basınç testi (standart), destek kabuğu mukavemet testi (1,5PN), sızdırmazlık testi (1,1PN) ve yüksek basınçlı hava sızdırmazlık testi (isteğe bağlı gaz modülü), sürgülü vanalar, küresel vanalar, kelebek vanalar vb. gibi her türlü vana için uygundur.
• Akıllı ölçüm ve kontrol: 10 inç renkli dokunmatik ekran (Çince ve İngilizce anahtarlamalı), test parametrelerinin tek tıklamayla ayarlanması, servo motor, basıncı otomatik olarak artırmak için piston pompasını tahrik eder (oran 0-10MPa/s ayarlanabilir), basınç kararlılığı ≤±0,5% FS, manuel çalışma hatalarından kaçınılır.
• Veri izlenebilirliği: Dahili 32 GB bellek, sıkıştırma basıncı, test basıncı, sızıntı, basınç tutma süresi vb. gibi 50'den fazla parametreyi otomatik olarak kaydeder, USB/Ethernet veri aktarımını destekler ve PDF test raporları (basınç eğrisi, nitelikli karar dahil) oluşturmak için PC yazılımını destekler ve ISO 9001 kalite izlenebilirliği gereksinimlerini karşılar.

Ürün Özellikleri

• Verimli sıkıştırma tasarımı

• • Hidrolik sıkıştırma tepki süresi <5 sn, tek valf test çevrimi geleneksel ekipmanlara göre %40 daha kısadır, çok istasyonlu paralel testleri (4 istasyona kadar) destekler ve toplu test verimliliğini artırır.
  • DN50-DN500 tutma basınç aralığı, PN16-PN100 basınç seviye valfleri ile uyumludur, fikstürü değiştirmenize gerek yoktur ve dokunmatik ekran aracılığıyla sıkıştırma strokunu otomatik olarak ayarlar.

• Yüksek hassasiyetli test

• • Basınç sensörü CNAS tarafından kalibre edilmiştir (doğruluk ±%0,3 FS) ve sıkıştırma basınç sensörü çözünürlüğü 0,1kN'dir, bu da sızdırmazlık testinin sızıntı tespit doğruluğunun 0,05 mL/dakikaya (kabarcık yöntemi) ulaşmasını sağlar.
  • Basınç tutma süresi 0 ile 300 dakika arasında serbestçe ayarlanabilir ve basınç düşüş yöntemi (basınç düşüşü ≤ %0,3) ve ağırlık yöntemi (sızıntı dönüşümü) olmak üzere çift algılama modunu destekler.

• Güvenlik koruması

• • Patlamaya dayanıklı temperli cam kabin (geçirgenlik %95, basınç dayanımı 50MPa) test alanını izole eder ve kaçak tespit sensörü (doğruluk 0,1ppm) ortamı gerçek zamanlı olarak izler, standart aşıldığında otomatik olarak kapanır ve ses ve ışıkla alarm verir.
  • Çift aşırı yük koruması (hidrolik sistem taşma valfi + yazılım basınç üst sınırı), motor aşırı ısınması (>75℃) ve su deposu su eksikliği durumunda otomatik uyarı, güvenli çalışmayı sağlar.
• Esnek adaptasyon
• • Flanş (RF/RTJ), wafer tipi ve dişli vana montajını destekler, üniversal dönüşüm bağlantıları (DN50-DN500) ile donatılmıştır, özel takım gerektirmez.
  • Uzaktan kontrol arayüzü (RS485/Modbus) fabrika MES sistemine bağlanarak test verilerinin otomatik olarak yüklenmesi ve süreç yönetimi gerçekleştirilebilir.

Uluslararası referans standartları

• ASME B16.34: Vana basınç derecesi ve test yöntemi (gövde/conta test basıncı, basınç tutma süresi maddeleri).
• GB/T 13927: Endüstriyel vana basınç testi (sızıntı tespiti, test ortamı gereksinimleri).
• API 598: Vana basınç testi spesifikasyonu (su basınç testi sıcaklığının ve sıkıştırma kuvvetinin test sonuçları üzerindeki etkisini açıklar).
• ISO 5208: Endüstriyel vana kaçak testi (sıvı/gaz kaçak oranı tespit yöntemi).

Ürün kullanımı

• Vana üretimi: PN16-PN100 vanalarının nominal basınç derecesini karşıladığından emin olmak için fabrikadan çıkmadan önce sızdırmazlık performansının ve kabuk mukavemetinin tam denetimi (küresel vanalar ve kelebek vanaların toplu denetimi gibi).
• Boru hattı mühendisliği: Çalışma sırasında sızıntı kazalarını önlemek için, kurulumdan önce vana sızdırmazlıklarını tekrar inceleyin (örneğin doğal gaz boru hatları için yüksek basınçlı sürgülü vanalar ve kimyasal korozyona dayanıklı vanalar).
• Kalite denetimi ve sertifikasyon: Üçüncü taraf test raporları sağlayın ve CE, API, TS vb. gibi vanaların uyumluluk testlerini destekleyin.
• Bilimsel araştırma ve geliştirme: Vana malzemelerinin yüksek basınca dayanıklılığı üzerine araştırma (örneğin 100MPa altındaki paslanmaz çelik vanaların deformasyon analizi) ve sızdırmazlık yapısının optimizasyon testi.

Teknik Parametreler

Test nesneleri ve muayene öğeleri

Test nesneleri:

• Flanşlı vanalar (sürgülü vanalar, stop vanaları, çek vanalar)
• Wafer vanalar (kelebek vanalar, küresel vanalar)
• Dişli vanalar (küçük alet vanaları, emniyet vanaları)
• Vana aksesuarları (filtreler, alev tutucular, havalandırma vanaları)

Muayene kalemleri:

• Kabuk su basınç dayanımı (nominal basıncın 1,5 katı, 30 dakikalık basınç korumasından sonra deformasyon yok)
• Sızdırmazlık yüzeyi sızıntısı (nominal basıncın 1,1 katı, 15 dakika basınç bakımı ≤ standart değer)
• Hava basıncı sızdırmazlığı (0,6 MPa hava basıncı, 60 dakika basınç bakımı ≤ %0,5)
• Basınç sızdırmazlığı (farklı sıkıştırma kuvvetleri altında sızıntının karşılaştırma testi)
• Yorulma ömrü testi (500 basınçlandırma çevrimi, sızıntı değişim analizi)
